В данной статье мы подробно рассмотрим блок климата Volkswagen Golf 6, его устройство, основные неисправности и способы ремонта. Понимание работы этого важного элемента автомобиля поможет вам не только диагностировать проблемы, но и сэкономить на ремонте, выполняя некоторые работы самостоятельно. Мы предоставим схемы, коды ошибок и пошаговые инструкции, что сделает процесс ремонта более доступным и понятным для каждого владельца Golf 6.
Устройство блока климата Golf 6: схемы и ключевые элементы
Блок климат-контроля для модели Golf 6 (оригинальные артикулы — 1K0 907 044 AM или 1K0 907 044 AN для версий с автоматической системой Climatronic) состоит из трёх ключевых компонентов:
- 🔹 Электронный модуль — плата с микроконтроллером, которая обрабатывает сигналы от датчиков и управляет исполнительными механизмами (заслонками, вентилятором, компрессором).
- 🔹 Механическая часть — корпус с заслонками, приводами (сервоприводами) и воздуховодами. Здесь часто возникают поломки пластиковых шестерён или заклинивание моторчиков.
- 🔹 Панель управления — кнопки, энкодеры и дисплей (в версиях с Climatronic), которые передают команды блоку. Контакты в этой области подвержены окислению из-за влаги.
Схема подключения блока климат-контроля интегрирована в CAN-шину автомобиля. Основные соединения:
- 🔌
T32— разъём питания и CAN-шины (контакты1,2,16). - 🔌
T32a— сигналы от датчиков (температуры в салоне, солнечного света, качества воздуха). - 🔌
T16— управление компрессором кондиционера и вентилятором отопителя.
| Элемент | Назначение | Типичные неисправности |
|---|---|---|
Датчик температуры салона (G172) |
Измеряет температуру воздуха в салоне для оптимизации работы климат-контроля | Завышенные/заниженные показания, обрыв цепи |
Датчик солнечного света (G107) |
Регулирует интенсивность обдува при ярком солнечном свете | Не реагирует на свет, ошибка 01271 |
Сервопривод заслонки (V70, V71) |
Управляет распределением воздуха (ноги/лицо/стекло) | Заклинивание, скрип, ошибка 00819 |
| Модуль управления (плата) | Обрабатывает данные и отправляет команды | Коррозия дорожек, сгоревшие резисторы, ошибка B107F |
⚠️ Важно: На Golf 6 после 2011 года (рестайлинг) блок климат-контроля может иметь другую прошивку. При покупке б/у блока убедитесь, что его артикул соответствует вашему VIN-коду — в противном случае климат-контроль может работать некорректно с CAN-шиной автомобиля.
Типичные неисправности: симптомы и коды ошибок
Проблемы с климат-контролем в автомобиле Golf 6 можно разделить на две основные группы: электронные (связанные с платой, датчиками или программным обеспечением) и механические (включающие заслонки, сервоприводы и воздуховоды). Рассмотрим наиболее распространенные симптомы и соответствующие коды ошибок, которые можно считать с помощью VCDS или других аналогичных диагностических инструментов.
| Проблема | Описание проблемы | Рекомендации по ремонту |
|---|---|---|
| Неисправность кондиционера | Кондиционер не охлаждает воздух | Проверить уровень фреона, заменить фильтр |
| Проблемы с отоплением | Отсутствие тепла в салоне | Проверить термостат, радиатор, насос |
| Ошибки в системе климат-контроля | Появление ошибок на дисплее климат-контроля | Сбросить ошибки, проверить датчики и проводку |
| Посторонние звуки | Шум при работе вентилятора | Проверить крепления, очистить от грязи |
| Запотевание стекол | Неэффективная работа системы вентиляции | Проверить фильтр салона, состояние воздуховодов |
Интересные факты
Вот несколько интересных фактов о блоке климата Volkswagen Golf 6:
Интеграция с системой управления: Блок климата в Volkswagen Golf 6 интегрирован с общей системой управления автомобилем, что позволяет ему автоматически регулировать температуру и поток воздуха в зависимости от внешних условий и предпочтений водителя. Это делает климат-контроль более эффективным и удобным в использовании.
Частые неисправности: Одной из наиболее распространенных проблем с блоком климата является выход из строя моторчика заслонки, который отвечает за регулировку потока воздуха. Это может привести к тому, что воздух будет дуть только из одного вентиляционного отверстия или не будет дуть вовсе. Замена моторчика может быть сложной задачей, требующей разборки панели.
Кодирование и адаптация: При замене блока климата или его компонентов может потребоваться кодирование и адаптация нового устройства с помощью диагностического оборудования. Это связано с тем, что блок климата должен правильно взаимодействовать с другими системами автомобиля, такими как система управления двигателем и ABS. Без правильной настройки новый блок может не функционировать должным образом.
Эти факты подчеркивают как сложность, так и важность блока климата в Volkswagen Golf 6, а также необходимость внимательного подхода к его обслуживанию и ремонту.
1. Климат-контроль не включается или «глючит»
- 🔴 Дисплей не включается, кнопки не работают → Проблема с питанием. Проверьте предохранитель
S180(10A) или разъёмT32. - 🔴 Дисплей мигает, блок перезагружается → Коррозия на плате или неисправность микроконтроллера. Часто причиной является конденсатор
C1005. - 🔴 Ошибка
01316(No Basic Setting) → Необходима адаптация заслонок после замены блока или сброса настроек.
2. Не работает кондиционер
- ❄️ Компрессор не запускается, но вентилятор работает → Проверьте датчик давления хладагента (
G65) или реле компрессора (J317). - ❄️ Ошибка
00758(датчик давления хладагента) → Замените датчик или проверьте наличие утечки хладагента. - ❄️ Климатическая система подаёт тёплый воздух при включённом кондиционере → Возможно, заела заслонка рециркуляции (
V113) или неисправен сервопривод.
3. Проблемы с распределением воздуха
- 🌬️ Воздух поступает только в ноги или на лицо → Неисправен сервопривод заслонки (
V70илиV71). Чаще всего причиной является поломка пластикового зубчатого колеса. - 🌬️ Ошибка
00819(Регулятор вентилятора свежего воздуха) → Проблемы с резистором вентилятора (J36) или мотором (V2). - 🌬️ Скрип или стук при переключении заслонок → Это может указывать на износ механизма или попадание посторонних предметов в воздуховоды.
⚠️ Важно: Если блок климат-контроля показывает ошибку B107F (Ошибка контрольной суммы внутреннего модуля управления), это свидетельствует о сбое в прошивке. В 80% случаев проблему решает перепрошивка через OBD-II. Если причина в аппаратной части (например, отсоединился чип памяти), потребуется ремонт печатной платы.
Диагностика блока климата: пошаговая инструкция
Перед разборкой блока или покупкой новых компонентов выполните полную диагностику. Для этого вам понадобятся:
- 🔧 Мультиметр (для измерения напряжения и сопротивления).
- 🔧 Диагностический сканер (
VCDS,OBDelevenили их аналоги). - 🔧 Отвёртка T20 и плоская отвёртка для снятия панели.
Шаг 1: Проверка предохранителей и реле
Загляните в блок предохранителей под рулём, слева от педалей. Убедитесь в следующем:
- 🔋
S180(10A) — питание климатического блока. - 🔋
S182(30A) — работа вентилятора отопителя. - 🔋 Реле
J317— управление компрессором кондиционера.
Если все предохранители исправны, но на разъёме T32 нет напряжения, проверьте проводку между блоком предохранителей и климат-контролем.
Шаг 2: Чтение ошибок через диагностический сканер
Подключите сканер к разъему OBD-II и выберите модуль 08 — Кондиционирование воздуха. Обратите внимание на следующие моменты:
- 📋 Текущие ошибки (актуальные проблемы).
- 📋 Сохраненные ошибки (могут указывать на временные неисправности).
- 📋 Данные датчиков (например, температура в салоне
G172должна соответствовать фактической).
Шаг 3: Проверка сервоприводов заслонок
Чтобы протестировать сервоприводы (V70, V71, V113), выполните следующие шаги:
- Снимите панель под бардачком, открутив 4 самореза типа T20.
- Найдите сервоприводы — черные пластиковые устройства с рычажками.
- Отсоедините разъем и измерьте сопротивление между контактами: оно должно быть в пределах
1–10 кОм. - Подайте
+12Вна контакты — исправный сервопривод должен издать щелчок.
⚠️ Важно: Если сервопривод не срабатывает, не спешите с его заменой. Часто причина заключается в окисленных контактах разъема или поврежденном проводе. Прежде чем менять устройство, очистите контакты спиртом и проверьте цепь с помощью мультиметра.
Ремонт блока климата своими руками
Если в ходе диагностики выявлена неисправность в электронном модуле или механической составляющей, можно попробовать отремонтировать устройство самостоятельно. Рассмотрим три наиболее распространенные ситуации.
1. Ремонт платы блока климата (ошибка B107F )
На плате чаще всего выходят из строя следующие элементы:
- 🔥 Конденсаторы (
C1005,C1006) — могут вздуваться или протекать. - 🔥 Резисторы (
R1001,R1002) — сгорают из-за перепадов напряжения. - 🔥 Дорожки — подвергаются коррозии от влаги, особенно если блок был залит во время мойки.
Для выполнения ремонта:
- Удалите блок климат-контроля, открутив 4 винта T20 и отсоединив разъёмы.
- Разберите корпус, осторожно поддев защёлки плоской отвёрткой.
- Проверьте плату с помощью лупы. Замените вздутые конденсаторы на новые (ёмкостью
1000 мкФ, 16В). - Осмотрите цепь питания и CAN-шины на наличие обрывов. При необходимости восстановите дорожки с помощью припоя.
💡 Полезный совет: Если вы сомневаетесь в своих способностях к пайке, лучше отдать плату в сервисный центр. Стоимость ремонта (примерно 3–5 тыс. руб.) часто ниже, чем цена нового блока (15–25 тыс. руб.).

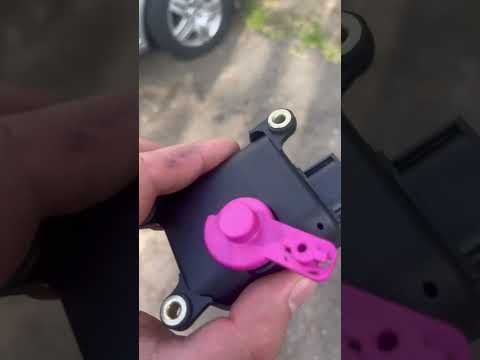

2. Замена сервопривода заслонки
Если сервопривод (V70, V71) не работает или издает скрипящие звуки, его нужно заменить. Вот артикулы оригинальных компонентов:
- 🛒
1K0 907 215 A— сервопривод для распределения воздуха (ноги/лицо). - 🛒
1K0 907 216 A— сервопривод для регулировки температуры. - 🛒
1K0 907 217— сервопривод для рециркуляции.
Этапы замены:
- Снимите панель под бардачком.
- Отсоедините разъем от неисправного сервопривода.
- Открутите два самореза T20 и снимите старый привод.
- Установите новый сервопривод, совместив рычаг с заслонкой.
- Подключите разъем и выполните адаптацию заслонок с помощью
VCDS(модуль08 → Basic Settings → Group 001).
3. Чистка заслонок и воздуховодов
Если из дефлекторов поступает слабый поток воздуха или слышен свист, это может указывать на загрязнённые заслонки или воздуховоды. Для их очистки выполните следующие шаги:
- Снимите панель под бардачком и центральную консоль (для этого потребуется демонтировать магнитолу и климат-контроль).
- Извлеките фильтр салона и проверьте заслонки на загрязнения.
- Обработайте заслонки и воздуховоды специальным очистителем, например, Liqui Moly Klima-Anlagen-Reiniger.
- Продуйте систему сжатым воздухом (не превышайте давление в
2 бар, чтобы не повредить пластиковые элементы).
⚠️ Важно: При очистке избегайте агрессивных растворителей (таких как ацетон или бензин), так как они могут повредить пластиковые компоненты и уплотнители. Также старайтесь не допускать попадания влаги на электронный модуль блока климат-контроля.
Адаптация и прошивка блока климата
После любого ремонта, связанного с заменой сервоприводов, платы или датчиков, блок климат-контроля Golf 6 требует адаптации. Этот процесс позволяет системе «привыкнуть» к новым параметрам. В противном случае заслонки могут работать неправильно, а кондиционер может не включаться.
Как сделать адаптацию через VCDS
- Подключите сканер к разъему
OBD-IIи выберите модуль08 — Кондиционирование воздуха. - Перейдите в раздел
Основные настройки → Группа 001. - Нажмите кнопку
Старти дождитесь завершения процесса (это займет 1–2 минуты). - Проверьте работу заслонок, переключая обдув на разные зоны (ноги, лицо, лобовое стекло).
Прошивка блока климата
Если ваш блок выдает ошибку B107F или работает нестабильно (например, самостоятельно изменяет настройки или не реагирует на команды), возможно, потребуется перепрошивка. Для этого выполните следующие шаги:
- Скачайте прошивку, соответствующую вашей версии блока (например,
1K0 907 044 AM), с надежного источника, такого как форумы Drive2 или Golf6Club. - Подключите блок к компьютеру с помощью адаптера
K-LineилиCAN. - Используйте программы VasPc или ODIS для обновления прошивки.
⚠️ Важно: Неправильная прошивка может привести к поломке блока. Если вы не уверены в своих навыках, лучше обратиться к профессионалу. Убедитесь, что версия прошивки соответствует вашему VIN-коду автомобиля.
💡 Совет: Перед началом прошивки создайте резервную копию текущей версии программного обеспечения блока с помощью VasPc в режиме Backup.
Выбор нового блока климата: оригинал vs аналоги
Если блок климат-контроля не подлежит восстановлению, его нужно заменить. На рынке доступны три основных варианта:
| Тип блока | Артикул | Преимущества | Недостатки | Цена, руб. |
|---|---|---|---|---|
| Оригинал (VW) | 1K0 907 044 AM/AN |
Полная совместимость, отсутствие проблем с прошивкой | Высокая стоимость, риск подделок | 20 000–25 000 |
| Аналог (HELLA, Febi) | 8E0 907 044 (универсальный) |
Низкая цена, хорошее качество | Может потребоваться адаптация | 12 000–15 000 |
| Б/у (с разборки) | — | Низкая стоимость | Риск покупки неисправного блока, необходима проверка | 5 000–10 000 |
При покупке б/у блока обязательно:
- 🔍 Проверьте его работоспособность (подключите к автомобилю или тестовому стенду).
- 🔍 Убедитесь, что артикул соответствует вашему (
1K0 907 044 AMдля Climatronic,1K0 907 044 Dдля ручного климата). - 🔍 Изучите историю блока (не был ли он в аварии или затоплении).
⚠️ Важно: На Golf 6 после 2011 года (рестайлинг) блок климат-контроля может иметь другую прошивку. Если планируете приобрести аналог или б/у блок, уточните у продавца, подходит ли он для вашего года выпуска.
Профилактика проблем с блоком климата
Чтобы блок климатической системы Golf 6 служил дольше, следуйте простым рекомендациям:
- 🌿 Заменяйте салонный фильтр каждые
15 000 кмили раз в год. Загрязнённый фильтр увеличивает нагрузку на вентилятор и заслонки. - 💧 Избегайте влаги на блоке климат-контроля. При мойке интерьера не направляйте струю воды на центральную консоль.
- ⚡ Проверяйте предохранители при первых признаках неисправностей, таких как мигание дисплея или отключение кондиционера.
- 🔧 Смазывайте заслонки силиконовой смазкой раз в
2–3 года, чтобы избежать скрипов и заклинивания. - 📊 Регулярно сбрасывайте ошибки с помощью диагностического сканера, даже если климатическая система работает исправно. Некоторые сбои могут накапливаться и вызывать серьёзные поломки.
💡 Полезный совет: Если вы редко используете кондиционер, включайте его на 10–15 минут раз в месяц. Это поможет предотвратить высыхание уплотнителей и коррозию трубок системы.
FAQ: Частые вопросы о блоке климата Golf 6
🔹 Почему блок климат-контроля дует только в ноги, а воздух не поступает на лицо?
Эта проблема часто связана с сервоприводом заслонки (V70). Наиболее распространённой причиной является поломка пластикового зубчатого колеса внутри привода. Решение — замена сервопривода (артикул 1K0 907 215 A) и выполнение адаптации с помощью VCDS.
🔹 Можно ли самостоятельно отремонтировать блок климат-контроля, если он не включается?
Да, это возможно, но сначала стоит проверить:
- Предохранитель
S180(10A). - Напряжение на разъёме
T32(контакт16— «+12В»). - Целостность CAN-шины (контакты
6и14наT32).
Если проблема в плате (ошибка B107F), её можно восстановить, заменив конденсаторы или восстановив дорожки. В сложных случаях может потребоваться перепрошивка.
🔹 Как сбросить ошибки блока климат-контроля без использования сканера?
Без диагностического оборудования сбросить ошибки невозможно. Однако вы можете попробовать сбросить настройки блока, отключив аккумулятор на 10–15 минут. Это не удалит ошибки из памяти, но может временно восстановить работоспособность.
Для полного сброса потребуется сканер (VCDS, OBDeleven или недорогой ELM327 с программой Carista).
🔹 Почему кондиционер включается, но выдувает тёплый воздух?
Существует несколько причин:
- 🔸 Низкий уровень фреона — проверьте давление через сервисный порт.
- 🔸 Неисправен датчик давления (
G65) — ошибка00758. - 🔸 Заклинила заслонка рециркуляции (
V113) — воздух проходит мимо радиатора кондиционера. - 🔸 Забитый конденсатор (радиатор кондиционера) — требует промывки.
Начните с проверки уровня фреона и датчика G65.
🔹 Где находится блок климат-контроля в Golf 6?
Блок климат-контроля располагается за центральной консолью, под панелью управления. Чтобы получить к нему доступ:
- Снимите пластиковую накладку вокруг магнитолы, поддев её плоской отвёрткой.
- Открутите 2 самореза T20 под бардачком.
- Отсоедините разъёмы и аккуратно извлеките блок наружу.
⚠️ Будьте внимательны с разъёмами — они хрупкие и могут легко сломаться!
Советы по уходу за блоком климата
Уход за блоком климата Volkswagen Golf 6 является важной частью обслуживания автомобиля, так как этот элемент отвечает за поддержание комфортной температуры в салоне и обеспечивает эффективную работу системы кондиционирования. Правильный уход поможет избежать дорогостоящих ремонтов и продлить срок службы устройства.
Первое, на что стоит обратить внимание, это регулярная проверка и замена фильтров. Салонный фильтр, который очищает воздух, поступающий в салон, должен меняться каждые 15-20 тысяч километров или раз в год, в зависимости от условий эксплуатации. Загрязненный фильтр может привести к снижению эффективности работы системы климат-контроля и неприятным запахам в салоне.
Также важно следить за уровнем хладагента в системе кондиционирования. Низкий уровень хладагента может привести к перегреву компрессора и его выходу из строя. Рекомендуется проверять уровень хладагента хотя бы раз в год, особенно перед началом летнего сезона. Если уровень низкий, необходимо обратиться к специалисту для дозаправки системы и проверки на наличие утечек.
Не забывайте о регулярной проверке состояния шлангов и соединений системы. Износ или повреждение шлангов может привести к утечкам хладагента и снижению эффективности работы блока климата. Если вы заметили какие-либо признаки утечек, такие как масляные пятна под автомобилем или необычные звуки при работе кондиционера, стоит немедленно обратиться в сервисный центр.
Кроме того, рекомендуется периодически проводить диагностику системы климат-контроля. Современные автомобили, включая Volkswagen Golf 6, оснащены сложными электронными системами, которые могут давать сбои. Использование диагностического оборудования поможет выявить проблемы на ранней стадии и предотвратить серьезные поломки.
Наконец, не забывайте о простых правилах эксплуатации. Не оставляйте кондиционер включенным на максимальной мощности в течение длительного времени, особенно в холодное время года. Это может привести к перегреву системы. Также старайтесь не закрывать вентиляционные отверстия, так как это может нарушить циркуляцию воздуха и привести к перегреву блока климата.
Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы блока климата вашего Volkswagen Golf 6 и обеспечить комфортные условия в салоне автомобиля в любое время года.
Сравнение блока климата Golf 6 с другими моделями Volkswagen
Блок климата Volkswagen Golf 6 представляет собой важный элемент системы комфорта автомобиля, обеспечивая управление температурой и качеством воздуха в салоне. Важно отметить, что в различных моделях Volkswagen используются разные подходы к конструкции и функциональности блоков климата, что может существенно влиять на их работу и надежность.
В отличие от более ранних моделей, таких как Golf 5, блок климата Golf 6 получил более современный и интуитивно понятный интерфейс. Он оснащен цифровым дисплеем, который позволяет водителю и пассажирам легко настраивать желаемую температуру и режимы работы системы. В Golf 5 использовалась более простая механическая система управления, что ограничивало возможности настройки и не всегда обеспечивало точное поддержание температуры.
Сравнивая Golf 6 с более новыми моделями, такими как Golf 7, можно заметить, что в последнем была внедрена система Climatronic с дополнительными функциями, такими как автоматическая регулировка температуры в зависимости от внешних условий и возможность индивидуальной настройки для каждого пассажира. В Golf 6, хотя и присутствует автоматический климат-контроль, он не обладает столь широкими возможностями, что может быть недостатком для некоторых пользователей.
Что касается надежности, блок климата Golf 6, как и в большинстве автомобилей Volkswagen, имеет свои слабые места. Например, часто встречаются проблемы с моторчиками, отвечающими за управление заслонками, которые могут выходить из строя из-за износа или загрязнения. В то время как в более новых моделях, таких как Golf 8, производитель улучшил качество компонентов, что снизило количество подобных неисправностей.
Также стоит отметить, что в Golf 6 система кондиционирования может сталкиваться с проблемами утечек хладагента, что не является редкостью для автомобилей этого поколения. В более современных моделях Volkswagen, таких как Tiguan или Passat, используются более надежные системы, что снижает вероятность возникновения подобных проблем.
В заключение, блок климата Volkswagen Golf 6, хотя и является надежным и функциональным элементом, имеет свои особенности и недостатки по сравнению с другими моделями Volkswagen. При выборе автомобиля стоит учитывать эти аспекты, особенно если важна высокая степень комфорта и надежности климатической системы.
Обзор популярных сервисов по ремонту блока климата
Ремонт блока климата Volkswagen Golf 6 требует особого внимания, и многие владельцы автомобилей сталкиваются с необходимостью обратиться в специализированные сервисы. На рынке существует множество сервисов, предлагающих услуги по диагностике и ремонту климатических систем, и важно знать, на что обращать внимание при выборе.
Первым делом стоит обратить внимание на репутацию сервиса. Отзывы клиентов, размещенные на различных платформах, таких как Google Maps, Яндекс.Карты и специализированные автомобильные форумы, могут дать представление о качестве предоставляемых услуг. Также полезно узнать, сколько лет сервис работает на рынке и какие у него есть лицензии и сертификаты.
Вторым важным аспектом является наличие современного оборудования для диагностики и ремонта. Блок климата Volkswagen Golf 6 включает в себя множество электронных компонентов, и для их проверки требуется специализированная аппаратура. Сервисы, которые используют устаревшее оборудование, могут не выявить все неисправности, что приведет к повторным обращениям и дополнительным расходам.
Третий момент — это квалификация специалистов. Рекомендуется выбирать сервисы, где работают сертифицированные механики с опытом работы именно с автомобилями Volkswagen. Наличие опыта в ремонте климатических систем поможет избежать ошибок и ускорит процесс диагностики и ремонта.
Также стоит обратить внимание на стоимость услуг. Некоторые сервисы могут предлагать низкие цены, но это не всегда означает высокое качество. Важно сравнить цены в нескольких местах и убедиться, что они соответствуют средним рыночным расценкам. Не стоит экономить на ремонте, так как это может привести к более серьезным поломкам в будущем.
Наконец, стоит учитывать наличие гарантии на выполненные работы. Хорошие сервисы предоставляют гарантию на свои услуги, что свидетельствует о высоком качестве выполняемых работ и уверенности в своих силах.
В заключение, выбор сервиса для ремонта блока климата Volkswagen Golf 6 — это важный шаг, который требует внимательного подхода. Репутация, оборудование, квалификация специалистов, стоимость услуг и наличие гарантии — все эти факторы помогут вам сделать правильный выбор и обеспечить надежную работу климатической системы вашего автомобиля.
