Каким должно быть давление в сплит-системе и как его проверить

Опубликовано: 28.09.2026

В данной статье мы подробно рассмотрим давление в сплит-системах, его нормы, методы диагностики и способы ремонта. Правильное давление фреона является ключевым фактором для эффективной работы кондиционера, влияя на его производительность и срок службы. Мы расскажем, как измерить и отрегулировать давление своими руками, а также предоставим таблицы норм для различных типов хладагентов, таких как R22, R410A и R32. Эта информация будет полезна как для профессионалов, так и для владельцев кондиционеров, стремящихся поддерживать свои устройства в исправном состоянии.

Почему важно контролировать давление в сплит-системе

Давление хладагента напрямую влияет на теплообмен в кондиционере. При недостаточном давлении фреон не успевает полностью испариться в испарителе, что может вызвать обмерзание трубок и снизить эффективность охлаждения. Высокое давление, в свою очередь, создает избыточную нагрузку на компрессор, сокращая его срок службы и увеличивая риск перегрева и аварийного отключения.

Отклонения от нормального давления могут указывать на скрытые проблемы:

🔍 Утечка фреона — наиболее частая причина снижения давления. Даже небольшие трещины в медных трубках или ослабленные соединения могут привести к утечке хладагента.
❄️ Засорение капиллярной трубки или ТРВ (терморегулирующего вентиля) нарушает циркуляцию фреона и изменяет давление в системе.
🔥 Перегрев компрессора может быть вызван неисправностью вентилятора внешнего блока или загрязнением конденсатора.
⚡ Неправильная заправка — избыток или недостаток хладагента при техническом обслуживании.

Регулярная проверка давления помогает выявить эти проблемы на ранних стадиях, когда ремонт не требует значительных затрат. Например, утечку фреона на 10–15% можно устранить с помощью дозаправки, тогда как потеря 30% и более часто приводит к поломке компрессора.

Нормы давления для разных хладагентов (R22, R410A, R32)

Параметры давления в сплит-системах зависят от хладагента, температуры окружающей среды и режима работы (охлаждение или обогрев). Ниже представлена таблица рекомендуемых значений для популярных фреонов при температуре воздуха +25°C и режиме охлаждения:

Хладагент	Давление всасывания (низкое), бар	Давление нагнетания (высокое), бар	Температура кипения, °C
R22	4.5–5.5	15–18	-5
R410A	7–9	20–25	-7
R32	8–10	22–28	-10
R134a	1.5–2.5	10–12	0

Важно помнить, что при изменении температуры воздуха давление также меняется. Например, для R410A при +40°C высокое давление может достигать 30 бар, а низкое — 12 бар. Поэтому диагностику лучше проводить в стандартных условиях (+20...+30°C) или использовать таблицу температурно-давленых значений для конкретного хладагента.

⚠️ Важно: Давление в системе с R32 выше, чем у R410A, поэтому для работы с ним требуется оборудование, рассчитанное на до 40 бар. Применение устаревших манометров или шлангов может привести к их повреждению!

Если ваш кондиционер работает в режиме обогрева, давление на всасывающей и нагнетающей сторонах меняется местами: низкое давление становится высоким и наоборот. Это нормальное явление для теплового насоса, но в случае неисправностей требуется отдельная диагностика.

Параметр	Нормы давления (в бар)	Возможные неисправности
Давление в низком давлении	1.5 - 2.5	Утечка хладагента, забитый фильтр
Давление в высоком давлении	8 - 12	Перегрев компрессора, забитый конденсатор
Температура испарения	-5 - 10	Неправильная работа вентилятора, недостаток хладагента
Температура конденсации	30 - 50	Плохая циркуляция воздуха, загрязненный конденсатор

Интересные факты

Вот несколько интересных фактов о давлении в сплит-системах, их норме, диагностике и ремонте:

Нормы давления: Давление в сплит-системах зависит от типа хладагента и температуры окружающей среды. Например, для систем с хладагентом R410A нормальное рабочее давление может колебаться от 1,2 до 2,5 МПа (12-25 бар) в зависимости от условий. Знание этих норм позволяет быстро диагностировать проблемы, такие как утечки или недостаток хладагента.
Диагностика по давлению: Измерение давления в системе — один из основных методов диагностики. Например, если давление в низком давлении ниже нормы, это может указывать на утечку хладагента, а если высокое — на засорение фильтра или капиллярной трубки. Профессионалы используют манометры для точного измерения и анализа состояния системы.
Ремонт и обслуживание: Регулярное обслуживание сплит-систем включает проверку давления и состояния хладагента. Неправильное давление может привести к снижению эффективности работы системы, увеличению потребления электроэнергии и даже повреждению компрессора. Поэтому важно не только следить за давлением, но и проводить профилактические меры, такие как чистка фильтров и проверка на утечки, чтобы продлить срок службы оборудования.

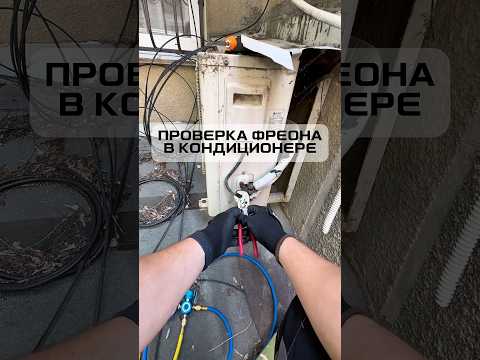

Как измерить давление в сплит-системе: пошаговая инструкция

Для проверки давления вам понадобится манометрический коллектор (комплект для заправки кондиционеров) с шлангами и адаптерами, соответствующими типу фреона. Также потребуется термометр для измерения температуры воздуха на входе во внешний блок. Вот пошаговая инструкция по выполнению замеров самостоятельно:

Подключите синий шланг к сервисному порту на стороне всасывания (толстая трубка).

Подключите красный шланг к порту нагнетания (тонкая трубка).

Убедитесь, что желтый шланг (от баллона) закрыт.

Включите кондиционер в режиме охлаждения на максимальную мощность.

Подождите, пока давление стабилизируется (5–10 минут).

-->

Шаг 1. Подключите манометры к сервисным портам. На стороне всасывания (толстая трубка) давление должно быть ниже, а на стороне нагнетания (тонкая трубка) — выше. Если шланги перепутаны, показания будут неверными.

Шаг 2. Запустите кондиционер в режиме охлаждения на максимальной мощности. Дайте системе поработать 5–10 минут, чтобы давление стабилизировалось. В это время проверьте температуру воздуха на входе во внешний блок — она должна быть близка к комнатной.

Шаг 3. Сравните показания манометров с нормативными значениями из таблицы выше. Отклонение до 10% обычно не является критичным, но если разница больше — необходимо провести диагностику.

Шаг 4. Оцените разницу между высоким и низким давлением ( перепад давления). Для R410A она должна составлять 12–15 бар. Слишком малый перепад может указывать на засорение системы, а слишком большой — на неисправность компрессора.

⚠️ Внимание: Никогда не открывайте сервисные порты при работающем кондиционере без подключенных манометров! Это может привести к попаданию воздуха в систему или утечке фреона.

Если давление ниже нормы, это может свидетельствовать о недостатке фреона. Если оно выше — возможно, имеет место избыток хладагента или засорение конденсатора. Для более точной диагностики также проверьте температуру трубок:

🔵 Толстая трубка (всасывание) должна быть холодной (около +5...+10°C) и слегка запотевшей.
🔴 Тонкая трубка (нагнетание) должна быть горячей (+50...+70°C).

Причины низкого давления в сплит-системе и способы устранения

Низкое давление на всасывающей стороне — одна из распространенных проблем. Она может возникать из-за утечки хладагента или механических неисправностей. Рассмотрим основные причины и возможные решения:

1. Утечка хладагента

Наиболее распространенная причина снижения давления — утечка фреона. Он может вытекать через:

🔧 Медные трубки — мелкие трещины, возникающие из-за вибраций или коррозии.
🔩 Фитинги и гайки — ослабленные соединения на сервисных портах или между компонентами.
🔄 Сальник компрессора — износ уплотнительных элементов со временем.
🧊 Испаритель внутреннего блока — коррозия, вызванная конденсатом.

Для выявления утечки рекомендуется использовать электронный течеискатель или мыльный раствор (в местах утечки появятся пузырьки). После обнаружения проблемы необходимо герметизировать место (паяние, замена фитинга) и провести дозаправку системы.

2. Засорение капиллярной трубки или ТРВ

Если фреон не движется должным образом, давление на всасывающей стороне уменьшается, а на нагнетательной — возрастает. Признаки засорения системы:

❄️ Обмерзание толстой трубки или испарителя.
🔥 Перегрев компрессора (внешний блок отключается для предотвращения повреждений).
📉 Снижение холодопроизводительности.

Для решения проблемы необходимо промыть систему с использованием специального растворителя или заменить капиллярную трубку. Если проблема связана с терморегулирующим вентилем (ТРВ), может потребоваться его регулировка или замена.

3. Неисправность компрессора

Если компрессор не обеспечивает необходимое давление, это может быть вызвано следующими причинами:

🔋 Износ поршневой группы — снижает эффективность работы.
🔌 Неисправности обмотки — компрессор работает с перебоями.
🛑 Заклинивание — полная остановка устройства (требуется замена).

Для диагностики неисправности компрессора можно измерить ток потребления с помощью клещей или обратить внимание на звук его работы. Если компрессор гудит, но не перекачивает фреон, его нужно заменить.

Причины высокого давления и как его снизить

Повышенное давление на стороне нагнетания так же опасно, как и пониженное. Оно может вызвать перегрузку компрессора, увеличить износ и создать угрозу гидравлического удара. Основные причины:

1. Избыток фреона

Проблема чаще всего возникает из-за неправильной заправки системы. Основные признаки:

🌡️ Повышенное давление на выходе (более 28 бар для R410A).
🔥 Перегрев компрессора, что приводит к срабатыванию защитных механизмов.
💧 Наличие конденсата на тонкой трубке вместо ее нагрева.

Решение заключается в стравливании избыточного фреона через сервисный порт. Это нужно делать осторожно, внимательно следя за показаниями манометра. Рекомендуется удалить 10–15% хладагента и повторно проверить параметры.

2. Загрязнение конденсатора

Если внешний блок кондиционера загрязнён пылью, пухом или листвой, это ухудшает теплообмен и повышает давление нагнетания. Обратите внимание на следующие признаки:

🍃 Видимые загрязнения на рёбрах конденсатора.
🔥 Перегрев внешнего блока (корпус горячий на ощупь).
📈 Увеличение давления нагнетания при длительной эксплуатации.

Чтобы решить эту проблему, необходимо очистить конденсатор с помощью сжатого воздуха или воды под давлением. Для этого выполните следующие шаги:

Отключите кондиционер от электросети.
Снимите верхнюю крышку внешнего блока.
Продуйте рёбра конденсатора сжатым воздухом (при давлении не более 3 бар) или промойте их водой.
Проверьте, что вентилятор вращается без препятствий.

3. Неисправность вентилятора внешнего блока

Если вентилятор не работает или его скорость слишком низка, это может вызвать недостаточное охлаждение конденсатора и повышение давления. Возможные причины:

🔋 Поломка вентилятора.
🔌 Неполадки в плате управления.
🛑 Заклинивание подшипников.

Для диагностики: при включенном кондиционере вентилятор должен работать с равномерной скоростью. Если он останавливается или вращается с перебоями, проверьте электропитание и механическую часть устройства. В большинстве случаев потребуется замена двигателя.

⚠️ Важно: Если давление в системе превышает 30 бар для R410A или 20 бар для R22, немедленно отключите кондиционер! Продолжение работы может привести к разрыву трубок или повреждению компрессора.

Как заправить сплит-систему фреоном самостоятельно

Если диагностика выявила нехватку хладагента, вы можете самостоятельно заправить систему. Для этого вам понадобятся:

🔧 Манометрический коллектор с шлангами.
🧊 Баллон с фреоном, подходящим для вашей модели.
🔌 Весы для контроля объема заправляемого хладагента (по желанию).

Инструкция по шагам:

Подсоедините желтый шланг к баллону с фреоном, а синий — к сервисному порту на стороне всасывания.
Откройте вентиль баллона и выпустите воздух из шланга, кратковременно нажав на клапан коллектора.
Включите кондиционер в режим охлаждения на максимальную мощность.
Постепенно откройте вентиль на коллекторе и начните заправку, следя за показателями давления на манометре.
Продолжайте заправку, пока давление всасывания не достигнет нормы (смотрите таблицу выше).
Закройте вентиль баллона, затем вентиль коллектора. Отсоедините шланги.

Если вы не уверены в точном количестве фреона в системе, заправляйте по давлению, а не по весу. Для большинства домашних сплит-систем обычно требуется 0.5–1 кг фреона на 1 кВт мощности.

Важно помнить: заправка фреона без предварительного вакуумирования системы может привести к попаданию влаги и воздуха, что значительно сокращает срок службы компрессора в 2–3 раза. Если вы не можете выполнить вакуумирование самостоятельно (для этого нужен вакуумный насос), лучше обратиться к профессионалу.

Частые ошибки при работе с давлением в сплит-системе

Даже опытные специалисты иногда совершают ошибки, которые могут привести к неисправности кондиционера. Рассмотрим наиболее распространённые из них:

🔄 Заправка без предварительной проверки на утечки — фреон быстро утечет, и проблема снова проявится.
❄️ Игнорирование температуры окружающего воздуха — давление зависит от внешней среды, и нормы для +20°C не подходят для +40°C.
⚡ Применение несовместимого хладагента — использование R22 вместо R410A может привести к поломке компрессора.
🔧 Пережатие трубок во время пайки — сужение прохода нарушает циркуляцию фреона.
📉 Неправильная оценка давления — измерения следует проводить при работающем кондиционере, а не в выключенном состоянии.

Ещё одной распространённой ошибкой является заправка по весу без учета длины трассы. Если кондиционер установлен с удлинёнными медными трубками (более 5 метров), количество фреона необходимо увеличить на 15–30 г на 1 метр дополнительной длины.

Чтобы избежать подобных ошибок, всегда сверяйтесь с паспортными данными вашей модели. На шильдике внешнего блока обычно указаны:

📋 Тип хладагента (R22, R410A и т. д.).
⚖️ Объём фреона в системе.
🔧 Максимально допустимое давление.

FAQ: Частые вопросы о давлении в сплит-системе

Какое давление должно быть в кондиционере на R410A при температуре +30°C?

При температуре окружающего воздуха +30°C и работе устройства в режиме охлаждения:

Давление на всасывании: 8–10 бар.
Давление на нагнетании: 22–26 бар.

Если температура повышается (например, до +35°C), давление может достигать 28–30 бар.

Можно ли заправлять кондиционер без манометров?

Заправка "на глаз" строго не рекомендуется! Без контроля давления вы рискуете:

Перезаправить систему, что может вызвать гидроудар и повредить компрессор.
Недостаточно заправить, что приведет к снижению эффективности работы кондиционера.
Допустить попадание воздуха или влаги в систему, что сократит срок службы оборудования.

Минимальный комплект для заправки включает манометрический коллектор с двумя манометрами (для низкого и высокого давления).

Почему после заправки кондиционер не охлаждает?

Возможные причины:

🔍 Негерметичность системы — утечка фреона сразу после заправки.
🧊 Засорение фильтра-осушителя или капиллярной трубки — фреон не может циркулировать.
🔄 Неправильный тип фреона — например, использование R22 вместо R410A.
🔋 Неисправность компрессора — он не создает необходимое давление.
🌡️ Несоответствие температурных условий — если на улице +10°C, кондиционер может не включаться в режим охлаждения.

Сначала проверьте давление с помощью манометра. Если оно снова упало — ищите утечку. Если давление в норме, но охлаждения нет — проведите диагностику компрессора и системы.

Как часто нужно проверять давление в сплит-системе?

Рекомендуемая частота проверок:

🏠 Бытовые кондиционеры — раз в 1–2 года (или при снижении эффективности).
🏢 Полупромышленные системы — раз в 6–12 месяцев.
⚠️ После ремонта трассы или компрессора — проверка обязательна!

Если кондиционер используется круглый год (например, для обогрева зимой), контроль давления следует проводить чаще — раз в 6 месяцев.

Можно ли смешивать разные типы фреона?

Категорически нет! Смешивание хладагентов (например, R22 и R410A) может привести к:

🔥 Перегреву компрессора из-за несовместимости масел.
⚡ Поломке клапанов и уплотнений.
💥 Риску взрыва или утечки токсичных газов.

Если необходимо перейти на другой тип фреона (например, с R22 на R410A), потребуется:

Полная замена масла в компрессоре.
Промывка системы.
Замена фильтра-осушителя.

Методы диагностики давления в сплит-системе

Диагностика давления в сплит-системе является важным этапом обслуживания и ремонта климатического оборудования. Правильное давление хладагента обеспечивает эффективную работу системы, а его отклонения могут привести к снижению производительности и поломкам. Существует несколько методов диагностики давления, которые помогут определить состояние сплит-системы.

1. Использование манометра

Манометр – это основной инструмент для измерения давления в системе. Существует два типа манометров: низкого и высокого давления. Низкое давление измеряется на стороне испарителя, а высокое – на стороне конденсатора. Для диагностики необходимо:

Подключить манометр к соответствующим портам системы.
Запустить сплит-систему в режим охлаждения или обогрева в зависимости от сезона.
Сравнить полученные значения с нормами, указанными в технической документации.

Если давление ниже или выше нормы, это может указывать на утечку хладагента, засорение фильтров или проблемы с компрессором.

2. Визуальный осмотр

Визуальный осмотр компонентов сплит-системы также может дать полезную информацию о состоянии давления. При осмотре следует обратить внимание на:

Состояние трубопроводов: наличие видимых повреждений, коррозии или утечек хладагента.
Работу компрессора: отсутствие посторонних шумов и вибраций.
Состояние фильтров и теплообменников: загрязнение может привести к изменению давления.

При обнаружении каких-либо аномалий необходимо провести более детальную диагностику.

3. Проверка температуры на входе и выходе

Измерение температуры на входе и выходе из испарителя и конденсатора также является важным методом диагностики. Для этого используются термометры или пирометры. Нормальные значения температуры помогут определить, правильно ли функционирует система:

Разница температур между входом и выходом из испарителя должна быть в пределах 5-10°C.
Разница температур между входом и выходом из конденсатора также должна соответствовать нормам.

Если разница температур значительно превышает указанные значения, это может указывать на недостаток хладагента или проблемы с теплообменом.

4. Анализ работы системы

Наблюдение за работой сплит-системы в течение определенного времени может дать дополнительную информацию о состоянии давления. Важно обратить внимание на:

Работу вентилятора: его скорость и шум.
Периодичность включения и выключения компрессора.
Общее время работы системы без перегрева или переохлаждения.

Если система работает с перебоями или не достигает заданной температуры, это может быть признаком проблем с давлением.

5. Использование специализированного оборудования

Для более точной диагностики можно использовать специализированное оборудование, такое как электронные манометры и анализаторы хладагента. Эти устройства позволяют не только измерять давление, но и проводить анализ состояния хладагента, выявляя его загрязнение или наличие влаги. Использование такого оборудования требует определенных навыков и знаний, поэтому рекомендуется доверять эту работу квалифицированным специалистам.

В заключение, диагностика давления в сплит-системе включает в себя несколько методов, каждый из которых имеет свои преимущества и недостатки. Регулярная проверка давления и состояния системы поможет избежать серьезных поломок и продлить срок службы оборудования.

Когда стоит обратиться к специалисту для ремонта сплит-системы

Обращение к специалисту для ремонта сплит-системы может быть необходимым в различных ситуациях, когда устройство начинает работать неэффективно или вовсе выходит из строя. Важно уметь распознавать признаки, указывающие на необходимость профессионального вмешательства, чтобы избежать более серьезных поломок и затрат на ремонт.

Первым признаком, который должен насторожить владельца сплит-системы, является изменение производительности устройства. Если кондиционер не охлаждает или не обогревает воздух так, как это должно быть, это может свидетельствовать о проблемах с компрессором, утечкой хладагента или загрязнении фильтров. В таких случаях стоит обратиться к специалисту для диагностики и устранения проблемы.

Другим важным сигналом является появление посторонних звуков, таких как гудение, треск или скрежет, исходящих от внутреннего или наружного блока. Эти звуки могут указывать на механические неисправности, такие как износ подшипников, повреждение вентилятора или другие проблемы, требующие вмешательства профессионала.

Также стоит обратить внимание на наличие утечек воды. Если из внутреннего блока капает вода или образуется конденсат, это может быть связано с засорением дренажной системы или неправильной установкой устройства. В таких случаях необходимо вызвать специалиста, чтобы избежать повреждения стен и пола, а также предотвратить развитие плесени.

Не менее важным признаком является резкое изменение уровня шума работы сплит-системы. Если устройство стало работать значительно громче, чем обычно, это может указывать на проблемы с компрессором или вентилятором. В таких ситуациях лучше не откладывать вызов мастера, так как это может привести к серьезным поломкам.

Кроме того, если вы заметили, что сплит-система начала потреблять больше электроэнергии, чем раньше, это может быть признаком неисправности. Увеличение потребления энергии может быть связано с неправильной работой компрессора или утечкой хладагента, что требует немедленного внимания специалиста.

Наконец, если вы не уверены в своих силах или не обладаете достаточными знаниями для диагностики и ремонта сплит-системы, лучше всего обратиться к профессионалам. Специалисты имеют необходимый опыт и оборудование для точной диагностики и устранения неисправностей, что поможет избежать дополнительных затрат и продлить срок службы вашего устройства.
