Где термостат находится в двухкамерном холодильнике Атлант

В данной статье мы подробно рассмотрим, где находится термостат в двухкамерном холодильнике «Атлант», а также предоставим пошаговую инструкцию по его поиску, демонтажу и диагностике. Знание точного расположения терморегулятора и умение самостоятельно проводить его проверку могут существенно упростить процесс ремонта и обслуживания холодильника, что позволит избежать ненужных затрат на вызов специалиста. Мы также поделимся полезными советами и иллюстрациями, которые помогут вам справиться с этой задачей быстро и эффективно.

1. Как устроен термостат в холодильниках «Атлант»: принципы работы

Терморегулятор в холодильниках марки Атлант — это электромеханическое или электронное устройство, которое управляет подачей питания на компрессор в зависимости от температуры внутри холодильной камеры. Когда температура превышает установленный предел, термостат активирует мотор. Как только температура возвращается в норму, подача питания прекращается, и компрессор останавливается.

В механических моделях, таких как Атлант ХМ 4021-000, термостат работает благодаря газовому сильфону — герметичной трубке, заполненной фреоном. При нагреве газ расширяется, создавая давление на мембрану, что приводит к замыканию контактов. В электронных моделях (серия НРМ) вместо механических компонентов используются датчики температуры и микросхемы для обработки данных.

Основные признаки неисправности термостата:

• 🔴 Компрессор работает непрерывно или не запускается вовсе.
• ❄️ В холодильной камере образуется ледяная «шуба» (в механических моделях).
• 🌡️ Температура в камерах не соответствует заданным параметрам.
• 🔊 Щелчки внутри устройства (характерно для механических термостатов при замыкании контактов).

Важно: Прежде чем обвинять термостат в неисправности, убедитесь, что проблемы не связаны с утечкой фреона, засором капиллярной трубки или неисправностью компрессора. Например, если холодильник не охлаждает, но лампочка внутри горит, причина может быть в пусковом реле мотора.

2. Где находится термостат в двухкамерных холодильниках «Атлант»: 3 возможных варианта

В зависимости от модели и года производства терморегулятор может располагаться в разных местах на корпусе. Рассмотрим три наиболее распространённых варианта для двухкамерных холодильников Атлант.

Этап	Описание	Советы по диагностике
Поиск термостата	Термостат обычно находится в верхней части холодильной камеры или на задней стенке.	Проверьте руководство пользователя для точного местоположения.
Демонтаж термостата	Отключите холодильник от сети, снимите защитную панель и отсоедините провода.	Запомните порядок подключения проводов для последующей сборки.
Диагностика	Используйте мультиметр для проверки целостности термостата.	Проверьте, есть ли замыкание или обрыв цепи.

Интересные факты

Вот несколько интересных фактов о термостатах в двухкамерных холодильниках «Атлант»:

1. Местоположение термостата: В двухкамерных холодильниках «Атлант» термостат обычно располагается в верхней части холодильной камеры или на задней стенке. Это позволяет ему эффективно контролировать температуру, так как именно в этих местах воздух циркулирует наиболее активно.

2. Демонтаж термостата: Для демонтажа термостата необходимо отключить холодильник от сети и аккуратно снять панель, закрывающую термостат. Важно помнить, что неправильный демонтаж может повредить проводку или другие компоненты, поэтому рекомендуется следовать инструкции производителя.

3. Диагностика неисправностей: При диагностике термостата можно использовать мультиметр для проверки его работоспособности. Если термостат не замыкает цепь при достижении заданной температуры, это может указывать на его неисправность. Также стоит обратить внимание на состояние проводов и соединений, так как они могут быть причиной проблем с температурным контролем.

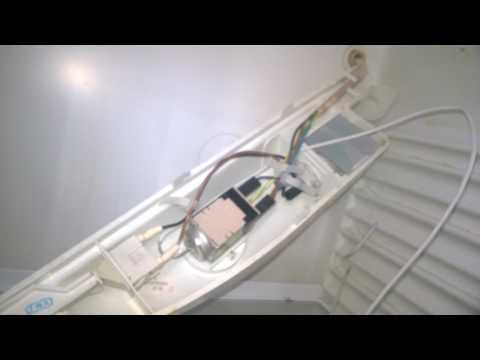

2.1. Внутри холодильной камеры (классическое расположение)

В большинстве механических моделей, таких как Атлант МХМ 1708-80 и Атлант ХМ 4021-000, термостат располагается на правой стенке холодильного отделения под пластиковой крышкой. Чтобы его найти, выполните следующие шаги:

1. Откройте дверцу холодильной камеры.
2. Внимательно осмотрите внутреннюю правую стенку — там должна находиться пластиковая панель (иногда с ручкой для регулировки температуры).
3. Осторожно подденьте панель с помощью отвёртки или ножа — под ней вы увидите корпус термостата с трубкой сильфона.

Примечание: В некоторых моделях, таких как Атлант ХМ 4424-000, термостат может быть скрыт за осветительным плафоном. Чтобы получить к нему доступ, снимите плафон, открутив 2-3 самореза.

2.2. За задней стенкой холодильника (внешний монтаж)

В современных моделях, таких как серия НРМ (например, Атлант НРМ 6228-100), термостат может находиться снаружи, на задней панели, рядом с компрессором. Его легко узнать по следующим признакам:

• 🔌 Подключённые провода (обычно от 3 до 4).
• 📏 Компактный металлический или пластиковый корпус с трубкой.
• 🔧 Крепление с помощью винтов или защёлок.

Чтобы проверить термостат, достаточно снять заднюю крышку (не забудьте отключить устройство от сети!). В холодильниках Атлант с системой No Frost термостат часто объединён с датчиком оттаивания и расположен рядом с испарителем.

2.3. В электронных моделях: термостат vs. воздушный датчик

Если ваш холодильник оснащен электронным управлением (с дисплеем и кнопками), вместо традиционного термостата в нем может находиться воздушный датчик (термистор). Этот элемент представляет собой небольшой пластиковый цилиндр с проводами и обычно устанавливается:

• 📍 На потолке холодильной камеры.
• 📍 На задней стенке рядом с испарителем.
• 📍 Внутри воздуховода (в моделях с No Frost).

В этом случае «термостатом» называют модуль управления, который обрабатывает данные от датчика. Он располагается за передней панелью (где находится дисплей) и требует осторожности при снятии.

3. Пошаговая инструкция: как снять термостат в холодильнике «Атлант»

Если вы узнали, где расположен терморегулятор, можно переходить к его снятию. Перед началом работ обязательно отключите холодильник от электросети! Также подготовьте:

• ⚒️ Крестовую и плоскую отвертки.
• 📸 Телефон или фотоаппарат (для фотографирования схемы подключения проводов).
• 🔧 Плоскогубцы (для аккуратного снятия клемм).

Отключите холодильник от сети.

Сделайте снимок расположения проводов.

Подготовьте инструменты (отвертки, плоскогубцы).

Снимите полки или ящики, которые могут мешать доступу (если это необходимо).

-->

Теперь следуйте следующему алгоритму:

1. Снимите защитную панель.

   Если термостат находится внутри камеры, аккуратно подденьте пластиковую панель отверткой. Если он снаружи, открутите заднюю крышку холодильника (обычно она крепится 4-6 саморезами).

2. Отсоедините провода.

   Осторожно снимите клеммы с контактов термостата. Если провода припаяны, их придется перекусывать, но лучше этого избегать — восстановить соединение будет сложно.

3. Открутите крепление термостата.

   Обычно он фиксируется 1-2 винтами или защёлками. В механических моделях может понадобиться также снять ручку регулировки температуры.

4. Извлеките термостат.

   Аккуратно вытащите деталь, стараясь не повредить трубку сильфона (если она имеется). В электронных моделях датчик часто приклеен к стенке — подденьте его ножом.

Важно! Если трубка сильфона согнута или пережата, термостат может работать неправильно. При демонтаже не тяните за трубку — это может привести к утечке газа и повреждению детали.

4. Как проверить термостат холодильника «Атлант» на работоспособность

После извлечения термостата его необходимо протестировать. Существует два надежных метода:

4.1. Проверка мультиметром (для механических термостатов)

Для проверки термостата вам понадобится мультиметр, установленный в режим «прозвонки» или измерения сопротивления. Следуйте этим шагам:

1. Подсоедините щупы к контактам 3 и 4 термостата (они обычно имеют маркировку).
2. Установите ручку регулировки температуры на максимальное значение MAX (или 7). Если термостат исправен, вы услышите звуковой сигнал, что означает замыкание цепи.
3. Переведите ручку в положение OFF или 0. В этом случае цепь должна разомкнуться, и мультиметр покажет обрыв.

Если при изменении положения ручки контакты не замыкаются и не размыкаются, это указывает на неисправность термостата, и его необходимо заменить.

4.2. Тест с погружением в холодную воду (для датчиков)

Для электронных термостатов (термисторов) используется следующий подход:

1. Поместите датчик в стакан с водой при комнатной температуре.
2. Измерьте сопротивление между выводами. Для моделей Атлант нормальные показатели составляют 4-7 кОм при +20°C.
3. Добавьте в воду лёд, чтобы снизить температуру до +5°C, и снова измерьте сопротивление. Оно должно возрасти (для NTC-датчиков) или уменьшиться (для PTC-датчиков).

Если сопротивление остается неизменным или показывает значения 0/∞, это указывает на неисправность датчика.

⚠️ Важно: В холодильниках Атлант с системой No Frost термостат часто работает совместно с таймером оттаивания. Если после замены термостата проблема не исчезла, проверьте также дефростер и плавкий предохранитель на испарителе.

5. Таблица: модели холодильников «Атлант» и расположение термостата

Чтобы упростить поиск, мы собрали информацию о популярных моделях. Обратите внимание, что в некоторых версиях расположение может варьироваться (например, в экспортных вариантах).

Модель холодильника	Тип управления	Местоположение термостата	Особенности
Атлант ХМ 4021-000	Механическое	Внутри холодильной камеры, под пластиковой панелью на правой стороне	Ручка регулировки температуры объединена с термостатом
Атлант МХМ 1708-80	Механическое	За осветительным плафоном (необходимо снять 2 самореза)	Трубка сильфона соединена с испарителем
Атлант НРМ 6228-100	Электронное	На задней стенке, рядом с компрессором (воздушный датчик внутри камеры)	Термостат является частью модуля управления и требует диагностики специалиста
Атлант ХМ 4424-000	Механическое	В холодильной камере, под верхней полкой (справа)	Крышка фиксируется на защёлках и может сломаться при неосторожном снятии
Атлант МХ 2824-66	Механическое	Снаружи, на задней стенке (под панелью управления)	Трубка сильфона проходит через уплотнитель в камеру

Если вашей модели нет в таблице, обратите внимание на тип управления (механика/электроника) и год выпуска. В холодильниках Атлант, выпущенных до 2015 года, термостат обычно располагается внутри камеры. В более новых моделях (после 2018 года) он чаще находится снаружи или в электронном модуле.

6. Частые ошибки при поиске и замене термостата

Даже опытные специалисты иногда совершают ошибки, которые могут привести к повторным поломкам. Вот что не следует делать при работе с термостатом Атлант:

• 🔌 Проверять термостат под напряжением.

  Это крайне опасно! Всегда отключайте холодильник от электросети перед разборкой.

• 🔧 Тянуть за трубку сильфона.

  Она может легко повредиться, и в таком случае потребуется замена всего термостата.

• 📸 Не делать фотографии схемы подключения.

  Без снимков можно перепутать провода при сборке, что приведет к короткому замыканию.

• 🧊 Игнорировать проверку уплотнителя дверцы.

  Причина неисправности может быть не в термостате, а в изношенной резинке, которая пропускает теплый воздух.

Еще одной распространенной ошибкой является покупка неподходящего термостата. Для холодильников Атлант подходят терморегуляторы серий К-59, ТАМ-133 или ТАМ-125 (в зависимости от модели). Уточните марку детали по этикетке на старом термостате или в сопроводительной документации.

⚠️ Важно: В некоторых моделях Атлант (например, Атлант ХМ 6025-031) термостат объединен с реле защиты компрессора. При замене необходимо перенастроить пусковое реле, иначе мотор не сможет запуститься.

7. Когда стоит вызывать мастера: 3 случая

Не все неисправности термостата можно устранить самостоятельно. Рекомендуется обратиться к специалисту в следующих случаях:

1. У вас электронный термостат, и вы не умеете паять.

   В моделях с дисплеем (Атлант НРМ) термостат часто припаян к плате управления. Без опыта вы можете повредить модуль.

2. Холодильник не запускается после замены термостата.

   Это может указывать на проблемы с компрессором, пусковым реле или электронной системой.

3. Необходима заправка фреоном.

   Если термостат исправен, но холодильник не охлаждает, возможно, произошла утечка хладагента. В этом случае потребуется специальное оборудование и квалифицированный мастер.

Средняя стоимость замены термостата в сервисном центре составляет от 1500 до 3500 рублей (в зависимости от модели и региона). Если вы сомневаетесь в своих силах, разумнее и безопаснее доверить ремонт профессионалу.

FAQ: Частые вопросы о термостате в холодильниках «Атлант»

Можно ли отремонтировать термостат или его нужно только заменить?

Механические термостаты, работающие на основе сильфона, не подлежат ремонту — их нужно заменять. Электронные датчики иногда можно восстановить с помощью пайки, но это временное решение. В большинстве случаев, около 90%, проще и надежнее установить новую деталь.

Как определить, что проблема именно в термостате, а не в компрессоре?

Если компрессор совсем не запускается, выполните следующие проверки:

1. Убедитесь, что в розетке есть электричество (подключите другой прибор).
2. Послушайте, гудит ли мотор при попытке запуска (если да, возможно, проблема в пусковом реле).
3. Проверьте, щелкает ли термостат при повороте ручки (если нет — он неисправен).

Если компрессор работает постоянно, причина может быть в термостате или утечке фреона.

Какова стоимость термостата для холодильника «Атлант»?

Цена варьируется в зависимости от модели:

• Механический термостат (К-59, ТАМ-133) — 800–1500 рублей.
• Электронный датчик (термистор) — 500–1200 рублей.
• Модуль управления (для моделей с дисплеем) — 2000–4000 рублей.

Рекомендуется приобретать запчасти только в надежных магазинах, таких как Эльдорадо, М-Видео или в официальных сервисных центрах Атлант.

Можно ли временно обойтись без термостата?

Технически это возможно, но крайне не рекомендуется. Без термостата компрессор будет работать без перерыва, что может привести к:

• Перегреву мотора и его выходу из строя.
• Обледенению испарителя (в моделях без системы No Frost).
• Увеличенному расходу электроэнергии.

Если термостат вышел из строя, лучше сразу его заменить или отключить холодильник до ремонта.

Где найти схему подключения термостата для своей модели?

Схему можно найти в следующих источниках:

1. В инструкции по эксплуатации (обычно она идет в комплекте с холодильником).
2. На задней панели холодильника (иногда на ней наклеена этикетка со схемой).
3. На официальных сайтах Атлант или на форумах (например, MasterGrad, 21vek.by).
4. В сервисном центре (можно позвонить и попросить выслать фотографию).

Если схемы нет, обязательно сфотографируйте провода перед отключением!

8. Советы по выбору нового термостата для холодильника «Атлант»

При выборе нового термостата для холодильника «Атлант» важно учитывать несколько ключевых факторов, чтобы обеспечить его корректную работу и долговечность. Ниже приведены основные рекомендации, которые помогут вам сделать правильный выбор.

1. Совместимость с моделью холодильника

Первым шагом в выборе термостата является проверка его совместимости с вашей моделью холодильника «Атлант». Наиболее надежный способ — обратиться к инструкции по эксплуатации, где указаны все совместимые детали. Также можно обратиться в сервисный центр или к официальному дилеру, чтобы получить информацию о подходящих термостатах для вашей модели.

2. Оригинальные запчасти vs. аналоги

Рекомендуется использовать оригинальные запчасти, так как они гарантируют высокое качество и надежность. Аналоги могут быть дешевле, но часто имеют меньший срок службы и могут не обеспечивать необходимую точность регулировки температуры. Если вы все же решите использовать аналог, убедитесь, что он имеет положительные отзывы и соответствует стандартам качества.

3. Уровень надежности и отзывы

Перед покупкой нового термостата стоит ознакомиться с отзывами других пользователей. Это поможет вам понять, насколько надежен тот или иной продукт. Обратите внимание на отзывы о долговечности, точности работы и простоте установки. Рекомендуется выбирать термостаты от проверенных производителей, которые зарекомендовали себя на рынке.

4. Гарантия и сервисное обслуживание

При покупке термостата обязательно уточните условия гарантии. Хороший производитель всегда предоставляет гарантию на свою продукцию, что свидетельствует о ее качестве. Также стоит узнать о возможности сервисного обслуживания, если возникнут проблемы с установкой или работой термостата.

5. Ценовой диапазон

Цены на термостаты могут значительно варьироваться в зависимости от производителя и характеристик. Не стоит экономить на качестве, но и переплачивать за бренд тоже нецелесообразно. Определите для себя разумный ценовой диапазон и ищите термостаты, которые соответствуют вашим требованиям и бюджету.

6. Установка и настройка

При выборе термостата также стоит учитывать, насколько просто его установить и настроить. Некоторые модели могут требовать специальных навыков или инструментов для установки. Если вы не уверены в своих силах, лучше обратиться к специалисту, чтобы избежать повреждений холодильника и неправильной работы нового устройства.

7. Энергоэффективность

Современные термостаты могут иметь функции, способствующие повышению энергоэффективности холодильника. Обратите внимание на модели с интеллектуальными функциями, которые могут автоматически регулировать температуру в зависимости от условий окружающей среды и загрузки холодильника. Это не только поможет сохранить продукты, но и снизит затраты на электроэнергию.

Следуя этим рекомендациям, вы сможете выбрать качественный и надежный термостат для вашего холодильника «Атлант», что обеспечит его долгую и бесперебойную работу.

9. Устранение неполадок: что делать, если термостат не работает

Если ваш двухкамерный холодильник «Атлант» перестал поддерживать нужную температуру, одной из возможных причин может быть неисправность термостата. В этом разделе мы рассмотрим, как диагностировать проблемы с термостатом и что делать, если он не работает.

1. Проверка питания и подключения

Первым шагом в диагностике термостата является проверка его питания. Убедитесь, что холодильник подключен к электросети и работает. Проверьте, не выбило ли автомат, и нет ли проблем с розеткой. Если холодильник не включается, это может быть причиной неисправности термостата.

2. Осмотр термостата

Если холодильник работает, но не охлаждает, необходимо осмотреть термостат. Для этого нужно его найти. В большинстве моделей «Атлант» термостат расположен в верхней части холодильной камеры или на задней стенке. Снимите защитную панель, если она есть, и внимательно осмотрите устройство на наличие видимых повреждений, коррозии или загрязнений.

3. Проверка работы термостата

Чтобы проверить работоспособность термостата, можно использовать мультиметр. Отключите холодильник от сети, затем отсоедините провода от термостата. Установите мультиметр на режим измерения сопротивления и проверьте, есть ли у термостата проводимость. Если мультиметр показывает бесконечное сопротивление, это означает, что термостат неисправен и его необходимо заменить.

4. Проверка температуры

Иногда термостат может работать, но неправильно реагировать на изменения температуры. Убедитесь, что в холодильной камере нет перегрева или переохлаждения. Для этого можно использовать термометр. Если температура в камере значительно отличается от установленной на термостате, возможно, проблема в самом термостате или в его настройках.

5. Замена термостата

Если вы установили, что термостат неисправен, его необходимо заменить. Для этого отключите холодильник от сети, снимите старый термостат и установите новый, следуя инструкциям производителя. Убедитесь, что все соединения надежны, и проверьте работу нового термостата, включив холодильник.

6. Обращение к специалистам

Если вы не уверены в своих силах или не можете самостоятельно диагностировать проблему, лучше обратиться к квалифицированному специалисту. Профессиональный ремонтник сможет быстро определить неисправность и предложить оптимальное решение.

Следуя этим рекомендациям, вы сможете выявить и устранить неполадки с термостатом в вашем холодильнике «Атлант», что позволит вернуть его в рабочее состояние и обеспечить правильное охлаждение продуктов.

10. Обслуживание и профилактика термостата в холодильниках «Атлант»

Обслуживание и профилактика термостата в холодильниках «Атлант» являются важными аспектами, которые помогают поддерживать оптимальную работу устройства и продлевают его срок службы. Правильная эксплуатация термостата обеспечивает стабильную температуру внутри холодильной камеры, что, в свою очередь, предотвращает порчу продуктов и снижает энергозатраты.

Первым шагом в обслуживании термостата является регулярная проверка его состояния. Это можно сделать, наблюдая за работой холодильника. Если вы заметили, что температура в холодильной камере колеблется или не достигает заданного уровня, это может указывать на неисправность термостата. В таких случаях рекомендуется провести диагностику устройства.

Для диагностики термостата необходимо выполнить несколько шагов. Сначала отключите холодильник от сети и дайте ему отстояться в течение 10-15 минут. Затем проверьте, нет ли видимых повреждений на термостате и его проводах. Если все выглядит нормально, можно продолжить проверку с помощью мультиметра. Убедитесь, что термостат правильно реагирует на изменения температуры, переключаясь между режимами «включено» и «выключено».

Если термостат не работает должным образом, его необходимо заменить. Для этого потребуется демонтировать старый термостат. Сначала отключите холодильник от сети, затем аккуратно снимите панель, закрывающую доступ к термостату. Обычно он расположен в верхней части холодильной камеры или на задней стенке. Отсоедините провода, запомнив их расположение, и извлеките термостат из креплений.

Установка нового термостата осуществляется в обратном порядке. Убедитесь, что все соединения надежны, а провода не повреждены. После установки нового устройства включите холодильник и проверьте его работу. Обратите внимание на то, как быстро термостат реагирует на изменения температуры и поддерживает заданный режим.

Кроме того, для профилактики рекомендуется периодически очищать термостат от пыли и загрязнений, которые могут накапливаться на его поверхности. Это поможет избежать перегрева и других проблем, связанных с неправильной работой устройства. Также стоит следить за состоянием уплотнителей дверей холодильника, так как их повреждение может привести к утечкам холода и, как следствие, к неправильной работе термостата.

В заключение, регулярное обслуживание и профилактика термостата в холодильниках «Атлант» помогут избежать серьезных поломок и обеспечат надежную работу устройства на протяжении многих лет. Не забывайте о важности своевременной диагностики и замены неисправных компонентов, чтобы поддерживать холодильник в идеальном состоянии.
