Как устроен терморегулятор (термостат) и как он работает

Опубликовано: 28.09.2026

Терморегуляторы, или термостаты, играют ключевую роль в поддержании комфортной температуры в помещениях и обеспечении эффективной работы отопительных и охлаждающих систем. В этой статье мы подробно рассмотрим принцип работы терморегуляторов, их устройство и основные виды, включая механические, электронные и программируемые модели. Также мы представим схемы подключения, что поможет вам правильно установить устройство и избежать распространенных ошибок. Знание о терморегуляторах не только повысит комфорт в вашем доме, но и позволит сэкономить на энергозатратах, а также даст возможность самостоятельно диагностировать и устранять неисправности.

Что такое терморегулятор и зачем он нужен

Терморегулятор — это устройство для автоматического управления температурой в заданных пределах. Его основная задача — сравнение текущей температуры, получаемой с помощью датчика, с установленным пользователем значением и управление исполнительными механизмами: нагревательными приборами, компрессорами, вентиляторами или клапанами.

Без термостата системы отопления и охлаждения работали бы непрерывно, что могло бы привести к следующим последствиям:

🔥 Перегреву оборудования (например, электрокотлов или автомобильных двигателей)
❄️ Избыточному охлаждению (в холодильниках или кондиционерах)
💰 Неэффективному расходу энергии (до 30% электроэнергии может тратиться без необходимости)
⚠️ Снижению срока службы техники из-за постоянных нагрузок

Термостаты применяются в:

🚗 Автомобильных системах охлаждения (регулировка циркуляции антифриза)
🏠 Бытовых котлах и радиаторах отопления (поддержание комфортной температуры в помещении)
❄️ Холодильниках и морозильных камерах (контроль работы компрессора)
🌡️ Теплых полах и электрических обогревателях (защита от перегрева)
⚙️ Промышленном оборудовании (печи, сушильные камеры, инкубаторы)

Устройство терморегулятора: основные элементы

Несмотря на широкий выбор моделей, большинство термостатов включает в себя четыре основных элемента:

Датчик температуры — измеряет текущую температуру окружающей среды (воздуха, жидкости или поверхности). Существует несколько типов:
- 📏 Биметаллический (в механических термостатах)
- 🔌 Термистор или термопара (в электронных устройствах)
- 💧 Капиллярный (в системах с жидкостным наполнением)
Задатчик — устройство для установки желаемой температуры (это может быть поворотная ручка, кнопки или сенсорный экран).
Контроллер — "мозг" термостата, который сопоставляет данные от датчика с установленным значением. В механических моделях эту функцию выполняет биметаллическая пластина, а в электронных — микропроцессор.
Исполнительный механизм — отвечает за переключение цепей питания нагревательных или охлаждающих элементов. Это может быть:
- 🔌 Реле (замыкает или размыкает контакты)
- 🚪 Сервопривод (управляет клапаном или заслонкой)
- 🔄 Триак или симистор (обеспечивает плавное регулирование мощности)

В механических термостатах все эти компоненты часто объединены в одном корпусе (например, в комнатном терморегуляторе для радиатора). В электронных моделях датчик может находиться на расстоянии (как в системах "умный дом").

Параметр	Описание	Примеры/Типы
Устройство	Устройство, регулирующее температуру в помещении или системе	Механические, электронные
Виды	Различные типы терморегуляторов по принципу работы	Механические, цифровые, программируемые
Схемы подключения	Способы подключения терморегулятора к системе отопления или охлаждения	Параллельное, последовательное

Интересные факты

Вот несколько интересных фактов о терморегуляторах (термостатах):

Принцип работы: Терморегуляторы работают на основе обратной связи. Они измеряют текущую температуру в помещении с помощью термодатчиков и сравнивают её с заданной пользователем температурой. Если температура ниже установленной, терморегулятор включает обогреватель, а если выше — отключает его. Этот процесс может происходить с высокой частотой, что позволяет поддерживать комфортный микроклимат.
Виды терморегуляторов: Существует несколько типов терморегуляторов, включая механические, электронные и программируемые. Механические термостаты используют биметаллические пластины для изменения положения контактов, тогда как электронные модели могут иметь более точные датчики и возможность программирования, что позволяет пользователю задавать различные температурные режимы на разные дни недели.
Схемы подключения: Терморегуляторы могут быть подключены как к электрическим, так и к водяным системам отопления. В случае электрических обогревателей терморегулятор обычно подключается параллельно к источнику питания и обогревателю. Для водяных систем терморегуляторы могут управлять электромагнитными клапанами, которые открывают или закрывают поток горячей воды в радиаторы, обеспечивая эффективное распределение тепла.

Принцип работы терморегулятора: пошаговое объяснение

Рассмотрим, как термостат поддерживает заданную температуру на примере механического комнатного терморегулятора для электрического котла:

Установка необходимой температуры. Пользователь поворачивает ручку термостата, например, на 22°C. Внутри устройства происходит сжатие или растяжение пружины, соединенной с биметаллической пластиной.
Измерение текущей температуры. Биметаллическая пластина, состоящая из двух металлов с различными коэффициентами расширения, нагревается или охлаждается вместе с воздухом в помещении. При изменении температуры она изгибается.
Сравнение и принятие решения. Когда температура опускается ниже 22°C, пластина изгибается и замыкает электрические контакты, что приводит к подаче питания на котёл.
Активация нагрева. Котёл включается и начинает нагревать теплоноситель, в результате чего температура в комнате постепенно повышается.
Отключение при достижении нормы. Когда воздух нагревается до 22°C, биметаллическая пластина возвращается в первоначальное положение и размыкает контакты. Котёл отключается.

В электронных термостатах процесс схож, но вместо механической пластины используется термистор (резистор, сопротивление которого изменяется при нагреве). Микроконтроллер постоянно считывает его данные и управляет реле по заданному алгоритму. Такие устройства обеспечивают более высокую точность (погрешность до ±0.5°C по сравнению с ±2°C у механических) и предлагают дополнительные функции:

📅 Программирование расписания (например, снижение температуры ночью)
📱 Дистанционное управление через Wi-Fi
🔄 Adaptive Start (автоматический расчет времени включения для достижения нужной температуры к заданному времени)

Виды терморегуляторов: какой выбрать для своих задач

Термостаты можно классифицировать по методу функционирования, способу управления и области применения. Ниже представлена сравнительная таблица основных типов:

Тип термостата	Принцип работы	Точность, °C	Область применения	Преимущества	Недостатки
Механический	Биметаллическая пластина или капиллярная трубка	±1.5–3	Бытовые обогреватели, холодильники, автомобили	Простота, надежность, доступная цена	Низкая точность, отсутствие дополнительных функций
Электромеханический	Термистор + электромагнитное реле	±0.5–1	Котлы, теплые полы, кондиционеры	Высокая точность, длительный срок службы	Чувствительность к перепадам напряжения
Электронный	Микропроцессор + датчик (термистор, термопара)	±0.1–0.5	Системы "умный дом", промышленное оборудование	Программируемый, точный, множество функций	Высокая стоимость, сложность ремонта
Беспроводной	Электронный контроллер + радиочастотная связь	±0.3–1	Мультизональные системы отопления	Удобство установки, дистанционное управление	Зависимость от батарей, возможные помехи

Для домашних нужд, например, для регулировки температуры в помещении, обычно достаточно электромеханического термостата с погрешностью ±1°C. Если требуется высокая точность, например, для инкубатора или серверной, лучше выбрать электронную модель с возможностью подключения внешних датчиков.

⚠️ Важно: В системах отопления с циркуляционным насосом не следует использовать термостаты, не предназначенные для индуктивных нагрузок. Это может привести к повреждению контактов реле из-за скачков тока при запуске насоса. Обязательно проверяйте технические характеристики устройства!

Схемы подключения терморегулятора

Метод подключения термостата зависит от его типа и контролируемого устройства. Рассмотрим три самых популярных схемы:

1. Подключение механического термостата к электрическому обогревателю

Наиболее простая схема, используемая в масляных радиаторах и конвекторах, выглядит так: термостат размыкает фазный провод, соединяющий нагревательный элемент:

Л (фаза) → Термостат → Нагревательный элемент → N (ноль)

Важно: термостат должен размыкать именно фазу, а не ноль! В противном случае устройство останется под напряжением даже в выключенном состоянии.

2. Подключение электронного термостата к газовому котлу

В данном случае термостат управляет сухими контактами (без гальванической изоляции) или низковольтным сигналом (например, 24V). Стандартная схема подключения для котлов с внешним управлением выглядит так:

Термостат (контакты COM и NO) → Клеммы котла "Термостат" (обычно обозначены как TH/TW)

Многие современные котлы, такие как Baxi, Navien, Ariston, позволяют подключение термостата через специальный разъем. Перед установкой обязательно ознакомьтесь с инструкцией к вашему котлу!

3. Подключение термостата к теплому полу

В данном случае термостат управляет нагревом с помощью симистора или реле и соединяется с датчиком температуры пола, который устанавливается в гофротрубке под стяжкой. Схема подключения выглядит следующим образом:

Л → Термостат (L) → Нагревательный мат/кабель → N

Датчик пола → Клеммы термостата (Sensor)

Обратите внимание на следующие моменты:

Совместимость термостата с оборудованием (напряжение и ток);
Правильный выбор датчика (воздушный или для пола);
Наличие УЗО в цепи (это обязательно для теплых полов!);
Отключение питания перед началом монтажа;
Проверка изоляции проводов.

-->

⚠️ Важно: При подключении термостата к трёхфазным нагревателям (например, промышленным печам) обязательно используйте магнитный пускатель. Прямое управление мощной нагрузкой через контакты термостата может привести к их обгоранию!

Типичные неисправности терморегуляторов и их диагностика

Даже самые надежные термостаты могут со временем выйти из строя. Рассмотрим основные неисправности и методы их диагностики:

1. Термостат не включает нагрев/охлаждение

Возможные причины:

🔌 Обрыв цепи — проверьте целостность проводов, соединяющих термостат с оборудованием, с помощью мультиметра.
🔋 Неисправность датчика — измерьте сопротивление термистора: при комнатной температуре оно должно быть в диапазоне 10–100 кОм (точные данные можно найти в даташите).
⚙️ Заклинивание механизма — в механических термостатах может залипнуть биметаллическая пластина или контакты реле. Попробуйте осторожно постучать по корпусу (иногда это помогает).
📱 Сбой прошивки — в электронных моделях может потребоваться сброс настроек (обычно это делается с помощью кнопки Reset).

2. Термостат работает нестабильно (часто включается/выключается)

Данная проблема известна как "тактование" и чаще всего возникает по следующим причинам:

🌡️ Неправильное размещение датчика — если датчик установлен в зоне прямого тепла (например, над радиатором), термостат может работать некорректно.
🔄 Гистерезис — это разница между температурами, при которых устройство включается и выключается. В механических термостатах этот параметр фиксирован (±2°C), в электронных моделях его можно регулировать (рекомендуется 0.5–1°C).
🔌 Неисправный контакт — окисление клемм может привести к нестабильной работе. Рекомендуется очистить контакты и подтянуть соединения.

3. Термостат "врёт" (показывает неверную температуру)

Наиболее распространенные причины этого явления:

📉 Смещение датчика — в механических термостатах биметаллическая пластина со временем теряет точность и требует калибровки, что можно исправить с помощью специального винта.
🔋 Севшие батарейки — в электронных устройствах низкий уровень заряда может искажать показания датчика.
🌡️ Влияние внешних источников тепла — например, если термостат установлен на солнечной стороне или рядом с кухонной плитой.

Ремонт терморегулятора своими руками: что можно сделать

Не все неисправности термостата требуют его полной замены. Рассмотрим распространенные ситуации, когда можно выполнить ремонт самостоятельно:

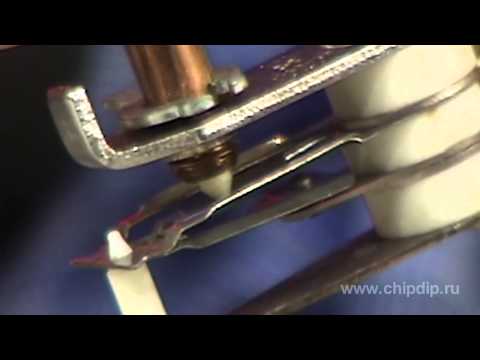

1. Чистка контактов механического термостата

Если термостат издает щелчки, но не запускает нагрев, это может быть связано с обгоревшими контактами реле. Для устранения проблемы выполните следующие шаги:

Отключите устройство от электросети и снимите крышку термостата.
Проверьте состояние контактов. Если они потемнели, аккуратно обработайте их мелкой наждачной бумагой (зернистость 600–1000).
Очистите биметаллическую пластину от пыли с помощью спирта.
Используйте мультиметр в режиме прозвонки для проверки работоспособности устройства: при вращении ручки контакты должны замыкаться и размыкаться.

2. Замена датчика температуры

В электронных термостатах чаще всего выходит из строя термистор (NTC или PTC). Его можно заменить, подобрав аналогичный по характеристикам. Следуйте этим шагам:

Измерьте сопротивление неисправного датчика при комнатной температуре.
Найдите новый термистор с аналогичными параметрами (например, NTC 10kΩ при 25°C).
Удалите старый датчик и установите новый, учитывая полярность (если она есть).
Проверьте работу термостата, постепенно нагревая датчик с помощью фена.

3. Калибровка механического термостата

Если ваш термостат начинает обогревать помещение при слишком низкой температуре, его можно отрегулировать:

Снимите ручку регулировки (она обычно фиксируется защёлкой или винтом).
Под ней вы найдете калибровочный винт (возможно, он закрыт заглушкой).
Поворачивайте винт по часовой стрелке, чтобы повысить температуру срабатывания, или против — чтобы понизить.
Для проверки результата используйте термометр, расположенный рядом с термостатом.

⚠️ Важно: В термостатах с герметичным капиллярным датчиком (например, в автомобилях или холодильниках) калибровка не производится — в случае повреждения капилляра устройство необходимо заменить.

FAQ: Частые вопросы о терморегуляторах

Можно ли использовать один термостат для управления отоплением и кондиционером?

Технически это возможно, если термостат поддерживает реверсивное управление и имеет отдельные выходы для нагрева и охлаждения. Примеры таких устройств: Nest Learning Thermostat, Salus RT510RF. В большинстве бытовых термостатов реализована только одна функция — либо нагрев, либо охлаждение.

Почему механический термостат щелкает, но котел не запускается?

Скорее всего, причина в обгоревших контактах реле или недостаточном токе, который может переключать термостат. Проверьте:

Целостность проводов от термостата до котла.
Сопротивление нагревательного элемента котла (должно быть в диапазоне 20–100 Ом).
Наличие напряжения на выходе термостата в момент щелчка (должно составлять 220V).

Если контакты исправны, но котел не реагирует, возможно, проблема в блоке управления котла.

Какой термостат предпочтительнее: механический или электронный?

Выбор зависит от ваших потребностей:

Механический термостат подойдет для простых систем (например, обогревателя в гараже). Преимущества: надежность, невысокая стоимость, независимость от электроники.
Электронный термостат необходим для точного контроля (например, для теплых полов или инкубаторов) или если нужны дополнительные функции (таймер, Wi-Fi). Недостатки: высокая цена, чувствительность к перепадам напряжения.

Для домашнего отопления оптимальным вариантом будет электромеханический термостат (например, Honeywell T4 или Siemens RDE100). Он сочетает точность электронного устройства с надежностью механического.

Можно ли подключить термостат к инфракрасному обогревателю?

Да, но только если обогреватель поддерживает внешнее управление. Большинство ИК-обогревателей (например, Ballu BIH или NeoClima) имеют клеммы для подключения термостата. Схема подключения стандартная:

Л → Термостат → ИК-обогреватель → N

Важно: мощность обогревателя не должна превышать максимальную нагрузку термостата (обычно 3–5 кВт). Для более мощных устройств рекомендуется использовать магнитный пускатель.

Почему электронный термостат сбрасывает настройки?

Это распространенная проблема, возникающая при:

🔋 Разряженных батарейках (замените их на новые, даже если индикатор все еще горит).
🔌 Перепадах напряжения в сети (установите стабилизатор или сетевой фильтр).
📱 Сбое прошивки (попробуйте сбросить настройки до заводских).

Если сброс происходит регулярно, проверьте конденсаторы на плате термостата — они могут быть вздутыми и нуждаются в замене.

Энергетическая эффективность терморегуляторов

Энергетическая эффективность терморегуляторов является одним из ключевых факторов, определяющих их популярность и востребованность в современных системах отопления и кондиционирования. Эти устройства помогают оптимизировать потребление энергии, что не только снижает затраты на отопление и охлаждение, но и способствует уменьшению негативного воздействия на окружающую среду.

Основной принцип работы терморегуляторов заключается в поддержании заданной температуры в помещении. Это достигается за счет автоматического включения и выключения отопительных или охлаждающих систем в зависимости от текущей температуры воздуха. Таким образом, терморегуляторы позволяют избежать перегрева или переохлаждения, что, в свою очередь, снижает потребление энергии.

Существует несколько типов терморегуляторов, каждый из которых имеет свои особенности и уровень энергетической эффективности. Например, механические термостаты, хотя и являются более простыми и дешевыми, могут быть менее эффективными, так как они не всегда точно поддерживают заданную температуру. В отличие от них, электронные терморегуляторы, оснащенные цифровыми датчиками и программируемыми функциями, обеспечивают более точное управление температурой и могут адаптироваться к изменениям в окружающей среде.

Современные модели терморегуляторов могут быть интегрированы в системы «умного дома», что позволяет пользователям управлять температурой удаленно через мобильные приложения. Это не только повышает комфорт, но и позволяет оптимизировать графики работы отопительных и охлаждающих систем в зависимости от реального времени пребывания людей в помещении. Например, можно заранее настроить терморегулятор так, чтобы он начинал нагревать или охлаждать помещение за определенное время до прихода жильцов, что минимизирует потребление энергии в пустом доме.

Кроме того, многие терморегуляторы имеют функции самодиагностики и могут предоставлять пользователю информацию о потреблении энергии, что позволяет более осознанно подходить к вопросам энергосбережения. Некоторые устройства могут даже предлагать рекомендации по оптимизации работы системы отопления или кондиционирования, основываясь на анализе данных о температуре и потреблении энергии.

Важно отметить, что правильный выбор и установка терморегулятора также играют значительную роль в его энергетической эффективности. Установка устройства в месте, где оно будет получать точные данные о температуре, а также правильная настройка его параметров, могут существенно повлиять на общую эффективность системы. Например, терморегулятор, установленный вблизи источников тепла (таких как окна, двери или радиаторы), может давать неточные показания, что приведет к неэффективной работе системы.

В заключение, терморегуляторы представляют собой важный инструмент для повышения энергетической эффективности систем отопления и кондиционирования. Их правильный выбор, установка и использование могут значительно снизить затраты на энергию и улучшить комфорт в помещениях, что делает их незаменимыми в современных условиях.

Сравнение механических и электронных терморегуляторов

Терморегуляторы, или термостаты, являются ключевыми устройствами для поддержания заданной температуры в различных системах отопления, вентиляции и кондиционирования. Существует два основных типа терморегуляторов: механические и электронные. Каждый из них имеет свои особенности, преимущества и недостатки, которые важно учитывать при выборе устройства.

Механические терморегуляторы работают на основе простых физических принципов. Они обычно используют биметаллические пластины или капиллярные термометры для определения температуры. Когда температура окружающей среды изменяется, биметаллическая пластина изгибается, что приводит к замыканию или размыканию электрической цепи. Это позволяет включать или выключать отопительное или охлаждающее оборудование.

Преимущества механических терморегуляторов:

Простота конструкции: Механические терморегуляторы имеют меньше электронных компонентов, что делает их более надежными и менее подверженными поломкам.
Низкая стоимость: Они, как правило, дешевле электронных аналогов, что делает их доступными для широкого круга пользователей.
Легкость в установке: Механические устройства обычно проще в установке и настройке, что позволяет избежать дополнительных затрат на услуги специалистов.

Однако у механических терморегуляторов есть и недостатки:

Меньшая точность: Они могут иметь большую погрешность в измерении температуры, что может привести к неэффективной работе системы отопления или охлаждения.
Ограниченные функции: Механические терморегуляторы, как правило, не имеют дополнительных функций, таких как программирование или дистанционное управление.

Электронные терморегуляторы используют более сложные технологии для контроля температуры. Они могут включать в себя цифровые датчики, микроконтроллеры и различные алгоритмы для более точного измерения и управления температурой. Эти устройства могут быть оснащены дисплеями, позволяющими пользователю легко настраивать параметры и отслеживать текущую температуру.

Преимущества электронных терморегуляторов:

Высокая точность: Электронные устройства обеспечивают более точное измерение температуры, что позволяет поддерживать заданный уровень комфорта с минимальными колебаниями.
Дополнительные функции: Многие электронные терморегуляторы предлагают функции программирования, позволяя пользователям устанавливать расписание работы системы в зависимости от времени суток или дня недели.
Дистанционное управление: Современные модели могут быть подключены к Wi-Fi, что позволяет управлять ими через мобильные приложения или голосовые помощники.

Тем не менее, электронные терморегуляторы имеют и свои недостатки:

Более высокая стоимость: Они, как правило, дороже механических моделей, что может быть препятствием для некоторых пользователей.
Сложность в установке: Установка электронных терморегуляторов может требовать более глубоких знаний в области электротехники и электроники.

В заключение, выбор между механическими и электронными терморегуляторами зависит от конкретных потребностей пользователя, бюджета и желаемого уровня комфорта. Механические модели подойдут для тех, кто ищет простоту и надежность, в то время как электронные устройства обеспечат более высокий уровень точности и функциональности.

Советы по выбору терморегулятора для умного дома

Выбор терморегулятора для умного дома — это важный шаг, который может значительно повысить комфорт и энергоэффективность вашего жилья. При выборе устройства стоит учитывать несколько ключевых факторов.

1. Тип терморегулятора

Существует несколько типов терморегуляторов, и выбор зависит от ваших потребностей. Механические терморегуляторы просты в использовании и недороги, но не обладают функциями программирования. Электронные модели более точные и могут иметь функции программирования, позволяя устанавливать различные температуры на разные временные интервалы. Умные терморегуляторы подключаются к Wi-Fi и могут управляться через мобильные приложения, что делает их идеальными для умного дома.

2. Совместимость с системой отопления

Перед покупкой терморегулятора убедитесь, что он совместим с вашей системой отопления. Некоторые устройства предназначены только для работы с электрическими обогревателями, в то время как другие могут управлять водяным отоплением или теплыми полами. Также важно учитывать мощность терморегулятора, чтобы он мог справляться с нагрузкой вашей системы.

3. Функции и возможности

Обратите внимание на дополнительные функции, которые могут быть полезны в вашем умном доме. Например, возможность удаленного управления через мобильное приложение, интеграция с другими устройствами умного дома, такие как датчики движения или температуры, а также наличие функций самодиагностики и автоматического обновления программного обеспечения.

4. Установка и настройка

Некоторые терморегуляторы требуют профессиональной установки, особенно если они подключаются к сложным системам отопления. Убедитесь, что вы понимаете процесс установки и настройки устройства. Некоторые модели имеют простую установку, которую можно выполнить самостоятельно, в то время как другие могут потребовать помощи специалиста.

5. Энергоэффективность

Выбирая терморегулятор, обратите внимание на его энергоэффективность. Умные терморегуляторы могут значительно снизить потребление энергии, автоматически регулируя температуру в зависимости от ваших привычек и предпочтений. Это не только поможет сэкономить на счетах за отопление, но и снизит углеродный след вашего дома.

6. Отзывы и рекомендации

Перед покупкой полезно ознакомиться с отзывами других пользователей. Это поможет вам понять, как терморегулятор работает в реальных условиях, а также выявить возможные недостатки. Рекомендуется также проконсультироваться с профессионалами или знакомыми, которые уже используют подобные устройства.

В заключение, выбор терморегулятора для умного дома — это процесс, который требует внимательного подхода. Учитывая все вышеперечисленные факторы, вы сможете найти устройство, которое будет соответствовать вашим требованиям и обеспечит комфортную атмосферу в вашем доме.
