Как работает маслосъемная петля в кондиционере

Опубликовано: 28.09.2026

Маслосъемная петля является ключевым элементом в системе автокондиционера, играющим важную роль в обеспечении надежной работы компрессора и продлении срока службы всей системы. В данной статье мы подробно рассмотрим устройство маслосъемной петли, ее функции и признаки возможных неисправностей. Понимание работы этого компонента поможет автовладельцам своевременно выявлять проблемы и предотвращать серьезные поломки, что в конечном итоге сэкономит время и средства на ремонт.

Что такое маслосъемная петля и где она находится?

Маслосъемная петля (иногда её называют маслоотделителем или маслоуловителем) — это специализированный компонент системы кондиционирования, установленный на линии низкого давления между испарителем и компрессором. Основная функция этого элемента — отделение избыточного масла от хладагента и его возврат в компрессор, что предотвращает накопление масла в других частях системы.

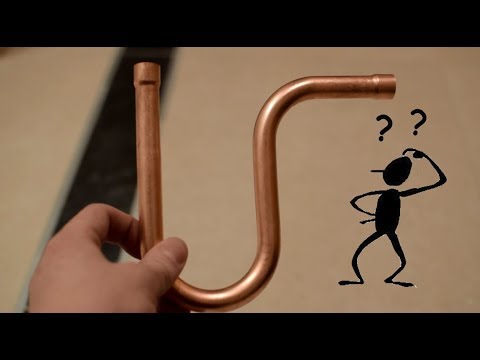

По конструкции петля представляет собой изогнутую металлическую трубку (чаще всего из алюминия или меди), внутри которой могут находиться перегородки или сетчатые фильтры. В некоторых автомобилях, таких как Toyota Corolla или Honda Civic, она может быть встроена в ресивер-осушитель. Чаще всего это отдельный элемент, расположенный рядом с аккумулятором или радиатором кондиционера.

🔧 Место установки: между испарителем и компрессором (линия низкого давления).
🔄 Функция: отделение масла от фреона и его возврат в компрессор.
⚙️ Материал: алюминий, медь или сталь (в зависимости от модели автомобиля).
📏 Размер: длина петли обычно составляет 15–30 см, диаметр — 10–20 мм.

Важно отметить, что маслосъемная петля функционирует только в связке с компрессором. Когда хладагент проходит через систему, часть масла, необходимого для смазки движущихся частей компрессора, уносится потоком фреона. Без маслосъемной петли это масло могло бы накапливаться в конденсаторе или испарителе, что привело бы к «масляному голоданию» компрессора и его преждевременному износу.

Зачем нужна маслосъемная петля в кондиционере?

Основная функция маслосъемной петли — поддержание оптимального уровня масла в компрессоре. Это критично, поскольку компрессор кондиционера является единственным подвижным элементом системы. Без надлежащей смазки его поршни, подшипники и сальники могут быстро выйти из строя.

Маслосъемная петля решает следующие задачи:

🛢️ Предотвращение накопления масла в конденсаторе и испарителе. Без этой петли до 30–40% масла могло бы оседать в этих компонентах, лишая компрессор необходимой смазки.
⚖️ Поддержание баланса масла в системе. Петля «отфильтровывает» избыточное масло и возвращает его обратно в компрессор, где оно наиболее необходимо.
🔥 Защита от перегрева. Масло не только смазывает, но и отводит тепло от трущихся частей компрессора.
⚡ Продление срока службы уплотнений. При недостатке масла сальники компрессора начинают «дубеть» и терять герметичность, что приводит к утечкам фреона.

Интересный факт: в некоторых старых автомобилях (до 2000-х годов) маслосъемные петли не использовались. Вместо них применялись более простые системы, однако ресурс компрессоров в таких машинах редко превышал 100–150 тыс. км. Современные автомобили с маслосъемными петлями могут «отходить» без ремонта кондиционера до 300 тыс. км и более.

Параметр	Описание	Признаки неисправности
Устройство	Маслосъемная петля – это элемент системы кондиционирования, который отвечает за отвод излишков масла из компрессора.	Увеличение уровня масла в системе
Функции	Обеспечивает стабильную работу компрессора, предотвращает его перегрев и износ.	Пониженная эффективность работы кондиционера
Признаки неисправности	Утечки масла, шумы при работе компрессора, нестабильная работа системы.	Появление запаха масла или масляных пятен

Интересные факты

Вот несколько интересных фактов о маслосъемной петле для кондиционеров:

Функция поддержания давления: Маслосъемная петля играет ключевую роль в поддержании оптимального давления в системе кондиционирования. Она обеспечивает отвод излишков масла из компрессора, что предотвращает его переизбыток и способствует более эффективной работе устройства.
Признаки неисправности: Одним из основных признаков неисправности маслосъемной петли является появление посторонних шумов в работе кондиционера, а также утечка масла. Если система начинает работать менее эффективно или возникают проблемы с охлаждением, это может указывать на необходимость проверки маслосъемной петли.
Устойчивость к коррозии: Маслосъемные петли часто изготавливаются из материалов, устойчивых к коррозии, таких как нержавеющая сталь или специальные сплавы. Это связано с тем, что они подвергаются воздействию различных химических веществ и температурных колебаний, что требует высокой прочности и долговечности.

Признаки неисправности маслосъемной петли

Как и любой другой компонент системы кондиционирования, маслосъемная петля может выйти из строя. Наиболее распространенные причины этого:

🧴 Загрязнение внутренних фильтров (например, из-за износа компрессора или окисленного масла).
💥 Механические повреждения (вмятины, трещины после аварий или неаккуратного ремонта).
🔥 Перегрев (если петля находится рядом с горячими частями двигателя).

Существуют определенные признаки, указывающие на проблемы с маслосъемной петлей:

Признак неисправности	Возможная причина	Рекомендации
Кондиционер выдает теплый воздух, хотя фреона в системе достаточно	Петля забита, масло не возвращается в компрессор, что приводит к его работе «всухую» и недостаточному давлению	Проверьте петлю на наличие загрязнений, промойте или замените
Посторонние звуки (скрежет, стук) во время работы компрессора	Недостаток масла приводит к повышенному износу подшипников и поршней	Проведите диагностику уровня масла и проверьте состояние петли
Наличие масла на внешней поверхности петли или подтеки под ней	Трещина в корпусе петли или повреждение уплотнителей	Замените петлю и дозаправьте масло
Частые поломки компрессора (например, заклинивание)	Петля не выполняет свою функцию, компрессор работает без смазки	Проведите полную диагностику системы, замените петлю и компрессор

Одним из самых коварных признаков является ситуация, когда кондиционер функционирует «нормально», но компрессор постепенно разрушается изнутри. Это может происходить, если петля частично забита и лишь частично пропускает масло. В таком случае выявить неисправность можно только при разборке системы или с помощью специализированного оборудования, например, UV-ламп для проверки наличия масла в хладагенте.

Как проверить маслосъемную петлю на работоспособность?

Диагностика маслосъемной петли не требует сложного оборудования, но требует внимательности и знания некоторых особенностей. Вот пошаговая инструкция:

Внешний осмотр:

🔍 Проверьте петлю на вмятины, трещины или коррозию.
💧 Обратите внимание на масляные подтёки — они могут свидетельствовать о разгерметизации.
🧲 Если петля магнитится, это может указывать на наличие металлической стружки внутри, что является признаком износа компрессора.

Проверка температуры:

В нормальном состоянии петля должна быть слегка теплой (примерно 30–40°C). Если она холодная, это может означать, что хладагент не циркулирует, возможно, система забита. Если же она горячая, это может быть признаком перегрева из-за неисправности компрессора или нехватки масла.

Диагностика с помощью манометров:

Подключите манометрический коллектор к сервисным портам кондиционера и сравните показания с нормативными:

📉 Низкое давление на стороне всасывания (менее 1,5 бар): возможно, петля забита и не пропускает масло.
📈 Высокое давление на стороне нагнетания (более 25 бар): компрессор работает с перегрузкой, что может быть связано с нехваткой смазки.

Если у вас есть UV-лампа и специальный краситель для масла, можно провести более точную диагностику. Краситель добавляется в систему, а затем с помощью лампы проверяется, равномерно ли масло распределяется по контуру. Если в петле обнаружатся скопления красителя, её необходимо чистить или заменять.

Чистка и замена маслосъемной петли: пошаговая инструкция

Если диагностика выявила загрязнение или повреждение петли, её следует очистить или заменить. Рассмотрим оба варианта.

Очистка петли:

Слейте фреон из системы. Это можно сделать самостоятельно с помощью рекуператора или обратиться в сервисный центр.
Снимите петлю, отсоединив её от магистралей. Предварительно отметьте маркером верхнюю и нижнюю части, чтобы избежать путаницы при установке.
Промойте петлю специальным растворителем для кондиционеров (например, Flushing Solvent от SPX или Wynn's). Не используйте бензин или ацетон — они могут повредить уплотнители!
Продуйте петлю сжатым воздухом (давление не должно превышать 6 бар), чтобы удалить остатки загрязнений.
Установите петлю обратно, подсоедините магистрали и заправьте систему фреоном и маслом.

Замена петли:

Если петля имеет механические повреждения или её внутренние фильтры не подлежат очистке, её необходимо заменить. Для этого:

Подберите новую петлю по VIN-коду автомобиля или каталожному номеру (например, для Volkswagen Golf IV это может быть 1J0 820 251 A).
Слейте хладагент и масло из системы.
Демонтируйте старую петлю, стараясь не повредить соседние элементы, например, радиатор кондиционера.
Установите новую петлю, предварительно нанеся на резьбовые соединения герметик для фреоновых систем (например, Loctite 577).
Заправьте систему новой порцией масла (объем и тип масла указаны в руководстве к автомобилю) и фреоном.

⚠️ Важно: При замене маслосъемной петли обязательно проверьте состояние ресивера-осушителя. Если петля была забита длительное время, фильтр-осушитель также мог утратить свои свойства и нуждается в замене.

Стоимость новой петли колеблется от 800 до 3000 рублей в зависимости от модели автомобиля. Например:

🚗 Для Lada Vesta — около 1200 руб.
🚗 Для Toyota Camry — 2000–2500 руб.
🚗 Для BMW 5 Series (E60) — до 3000 руб.

Какое масло используется в кондиционере и как оно взаимодействует с петлей?

В автомобильных системах кондиционирования используются специальные хладагентные масла, которые должны быть совместимы как с фреоном, так и с материалами уплотнений. Наиболее популярные виды:

🧴 PAG (Полиалкиленгликоль): наиболее распространённое масло для систем с фреоном R-134a. Оно хорошо смешивается с хладагентом, но обладает гигроскопичными свойствами (впитывает влагу).
🧴 POE (Полиэфирные масла): используется в системах с фреоном R-1234yf (в современных автомобилях). Обладает большей стабильностью, но может быть агрессивным к некоторым видам резины.
🧴 Минеральные масла: устаревший вариант, использовавшийся в системах с фреоном R-12 (до 1990-х годов).

Маслосъемная петля должна соответствовать типу масла, применяемого в системе. Например, если в кондиционере используется PAG-масло, а петля предназначена для POE, это может вызвать:

🔥 Загустение масла и засорение петли.
💧 Разрушение уплотнений из-за химической несовместимости.
⚡ Снижение эффективности смазки компрессора.

При заправке кондиционера всегда выбирайте масло, рекомендованное производителем автомобиля. Например:

Для Hyundai Solaris (2010–2020 гг.) — PAG 46.
Для Mercedes-Benz C-Class (W205) — POE ISO 46.
Для Ford Focus III — PAG 100.

⚠️ Важно: Никогда не смешивайте разные типы масел (например, PAG и POE)! Это может привести к образованию осадка, который забьёт маслосъемную петлю и другие компоненты системы.

Объём масла в системе кондиционирования обычно составляет от 120 до 250 мл. Точное количество можно найти в сервисном руководстве или на наклейке под капотом. При замене компрессора или маслосъемной петли масло следует полностью слить и залить новое.

Частые ошибки при работе с маслосъемной петлей

Даже опытные специалисты иногда совершают ошибки, которые могут привести к повторным поломкам кондиционеров. Рассмотрим наиболее распространённые из них:

🔧 Пренебрежение заменой масла при установке новой петли. Оставляя старое масло, вы рискуете столкнуться с его загрязнением, что может быстро забить новую петлю.
🧹 Применение неподходящих растворителей для очистки. Использование бензина, ацетона или керосина может повредить уплотнения и оставить пленку, которая затем смешивается с маслом.
🔄 Ошибочная установка петли (перепутаны вход и выход). Это может привести к тому, что масло не отделяется от фреона, и компрессор будет работать «всухую».
💨 Заправка системы без предварительного вакуумирования. Если не удалить воздух и влагу перед заправкой, это может вызвать коррозию петли и других компонентов.
🔍 Диагностика «на глаз» без использования манометров. Невозможно точно оценить состояние петли, просто потрогав её.

Ещё одной распространённой ошибкой является экономия на качестве запчастей. Недорогие маслосъемные петли (например, no-name из Китая) часто имеют тонкие стенки и быстро подвержены коррозии. Лучше заплатить больше за оригинальную деталь или продукцию проверенного производителя (например, Nissens, Denso или Valeo).

Если после замены петли кондиционер продолжает работать нестабильно, стоит проверить:

🔋 Состояние аккумулятора (при низком напряжении компрессор может не развивать необходимую мощность).
🌡️ Давление в системе (возможно, недостаточно фреона или есть утечка).
⚙️ Работу вентилятора конденсатора (если он не запускается, петля может перегреваться).

FAQ: Ответы на частые вопросы о маслосъемных петлях

Можно ли эксплуатировать автомобиль без маслосъемной петли?

Технически это возможно, однако категорически не рекомендуется. Без петли масло будет скапливаться в конденсаторе и испарителе, что приведет к недостаточной смазке компрессора. В лучшем случае это снизит эффективность охлаждения, а в худшем — может вызвать заклинивание компрессора уже через 20–50 тысяч километров.

Как часто следует очищать маслосъемную петлю?

Для профилактики петлю очищают при каждой замене компрессора или капитальном ремонте системы. Если кондиционер работает без сбоев, разбирать систему для чистки петли не нужно. Однако при появлении признаков загрязнения (см. таблицу выше) рекомендуется провести чистку как можно скорее.

Какое масло использовать после замены петли?

Используйте только масло, рекомендованное производителем автомобиля! Для большинства моделей это PAG-масло с вязкостью 46 или 100. В современных автомобилях (с 2015 года), использующих фреон R-1234yf, применяется POE-масло. Смешивание различных типов масел строго запрещено!

Можно ли промыть петлю, не снимая с автомобиля?

Нет, качественная промывка возможна только после демонтажа. «Народные» методы, такие как прокачка растворителя через систему, могут причинить больше вреда, чем пользы, так как загрязнения из петли могут попасть в компрессор и другие компоненты.

Почему после замены петли кондиционер стал хуже охлаждать?

Возможные причины:

Петля установлена неправильно (перепутаны вход и выход).
В систему попал воздух (не было проведено вакуумирование).
Недостаток фреона или масла.
Забит ресивер-осушитель (его также следует заменить).

Необходимо провести повторную диагностику с использованием манометров.

Влияние неисправной маслосъемной петли на работу кондиционера

Неисправная маслосъемная петля может значительно повлиять на работу кондиционера, что в свою очередь может привести к серьезным проблемам в системе охлаждения. Основная функция маслосъемной петли заключается в том, чтобы обеспечивать правильное распределение масла в компрессоре, что необходимо для его нормальной работы и долговечности. Когда эта система выходит из строя, возникают различные негативные последствия.

Во-первых, недостаток масла в компрессоре может привести к его перегреву. Масло выполняет не только смазочную функцию, но и служит для отвода тепла от рабочих частей компрессора. Если маслосъемная петля не функционирует должным образом, компрессор может начать работать в условиях повышенной температуры, что в конечном итоге приведет к его выходу из строя.

Во-вторых, неисправная маслосъемная петля может вызвать образование конденсата в системе. Это происходит из-за того, что масло не может эффективно отводить влагу, что приводит к образованию воды в трубопроводах. Конденсат может вызвать коррозию металлических частей системы и привести к утечкам хладагента, что также негативно сказывается на работе кондиционера.

Кроме того, неправильная работа маслосъемной петли может привести к снижению производительности кондиционера. Если компрессор не получает достаточного количества масла, его эффективность снижается, что приводит к ухудшению качества охлаждения. Пользователь может заметить, что кондиционер не справляется с поставленной задачей, и температура в помещении не достигает заданного уровня.

Также стоит отметить, что неисправная маслосъемная петля может вызвать увеличение потребления электроэнергии. Компрессор, работающий в условиях недостатка масла, вынужден трудиться с повышенной нагрузкой, что приводит к увеличению расхода электроэнергии. Это не только негативно сказывается на бюджете пользователя, но и может привести к преждевременному выходу из строя других компонентов системы.

В заключение, неисправная маслосъемная петля является серьезной проблемой, которая может вызвать множество негативных последствий для работы кондиционера. Регулярное техническое обслуживание и диагностика системы помогут выявить и устранить неисправности на ранних стадиях, что позволит избежать дорогостоящего ремонта и продлить срок службы оборудования.

Советы по выбору качественной маслосъемной петли

При выборе маслосъемной петли для кондиционера важно учитывать несколько ключевых аспектов, которые могут значительно повлиять на эффективность работы системы и ее долговечность. Ниже представлены основные советы, которые помогут вам сделать правильный выбор.

1. Материал изготовления

Маслосъемные петли могут быть изготовлены из различных материалов, таких как металл, пластик или композитные материалы. Металлические петли, как правило, более прочные и устойчивые к механическим повреждениям, однако они могут подвергаться коррозии. Пластиковые варианты легче и дешевле, но могут быть менее надежными в условиях высоких температур. Выбирайте материал, который соответствует условиям эксплуатации вашего кондиционера.

2. Совместимость с моделью кондиционера

Перед покупкой маслосъемной петли обязательно проверьте ее совместимость с вашей моделью кондиционера. Разные производители могут использовать различные размеры и конструкции, поэтому важно выбирать деталь, которая точно подходит к вашему устройству. Неправильный выбор может привести к утечкам масла и другим проблемам в работе системы.

3. Качество сборки

Обратите внимание на качество сборки маслосъемной петли. Проверьте, нет ли на ней видимых дефектов, таких как трещины, заусенцы или неровности. Хорошая петля должна иметь ровные и гладкие поверхности, что обеспечит надежное соединение и предотвратит утечки масла.

4. Рекомендации производителя

При выборе маслосъемной петли стоит обратить внимание на рекомендации производителя кондиционера. Часто производители предлагают оригинальные запчасти, которые идеально подходят для их моделей. Использование оригинальных деталей может гарантировать более высокую надежность и долговечность работы системы.

5. Отзывы и репутация продавца

Перед покупкой стоит ознакомиться с отзывами о продавце и конкретной модели маслосъемной петли. Репутация компании и отзывы других пользователей могут дать вам представление о качестве товара и уровне обслуживания. Выбирайте проверенные магазины и производителей, чтобы избежать покупки некачественных деталей.

6. Цена

Цена маслосъемной петли может варьироваться в широких пределах. Не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве. Однако и слишком высокая цена не всегда гарантирует отличное качество. Сравните цены на аналогичные модели и выбирайте оптимальный вариант, который соответствует вашему бюджету и требованиям.

Следуя этим советам, вы сможете выбрать качественную маслосъемную петлю, которая обеспечит надежную работу вашего кондиционера и продлит срок его службы.
